THW1系列框架断路器
THW1系列万能式断路器，适用于交流 50Hz，额定电压AC380V~AC690V，额定电流200A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。该断路器具有可通信及智能化保护功能，能提高供电可靠性，避免不必要的停电。其优异的分断性能，及高质量的产品品质可替代市面上绝大多数框架断路器产品。
主要技术参数
- 壳架电流：1600 2000 2500 4000
- 额定电流：200A～6300A
- 极数：3P/4P
- 智能控制器种类：M/3M/3H
- 分断能力：50kA～120kA（AC415V）
25KA～75KA（AC690V） - 额定电压：AC415/690V
- 安装方式：抽屉式/固定式
- 频率：50/60Hz
- 操作方式：电动操作/手动操作
工作及安装环境
环境温度：可适用于-45°C-+70°C，24小时的平均值不超过+35°C，高于40°C，按降容要求使用
大气条件：在环境温度+40°C时相对温度不超过50%，在较低温度下可以允许，有较高的相对湿度，月平均最低温度+25°C，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜
海拔高度：可适用于5000m，超过2000m，请按海拔降容要求使用
安装类别：断路器的安装类别为Ⅳ，当主回路的额定工作电压小于等于 AC400V 时，辅助电路安装类别除了欠压脱扣器线圈和电子脱扣器用的电源变压器初级线圈与断路器相同外，其余均为Ⅲ；当主回路的额定工作电压大于 AC400V 小于等于 AC690V 时，辅助电路需要用隔离变压器与主回路隔离，隔离变压器的容量≥ 5kVA，并且控制回路的最高工作电压为 AC400V，辅助电路安装类别均为Ⅲ。断路器应按照制造厂提供的使用说明书的安装要求进行安装，断路器垂直倾斜度不超过 5°
污染等级：3级
安装尺寸

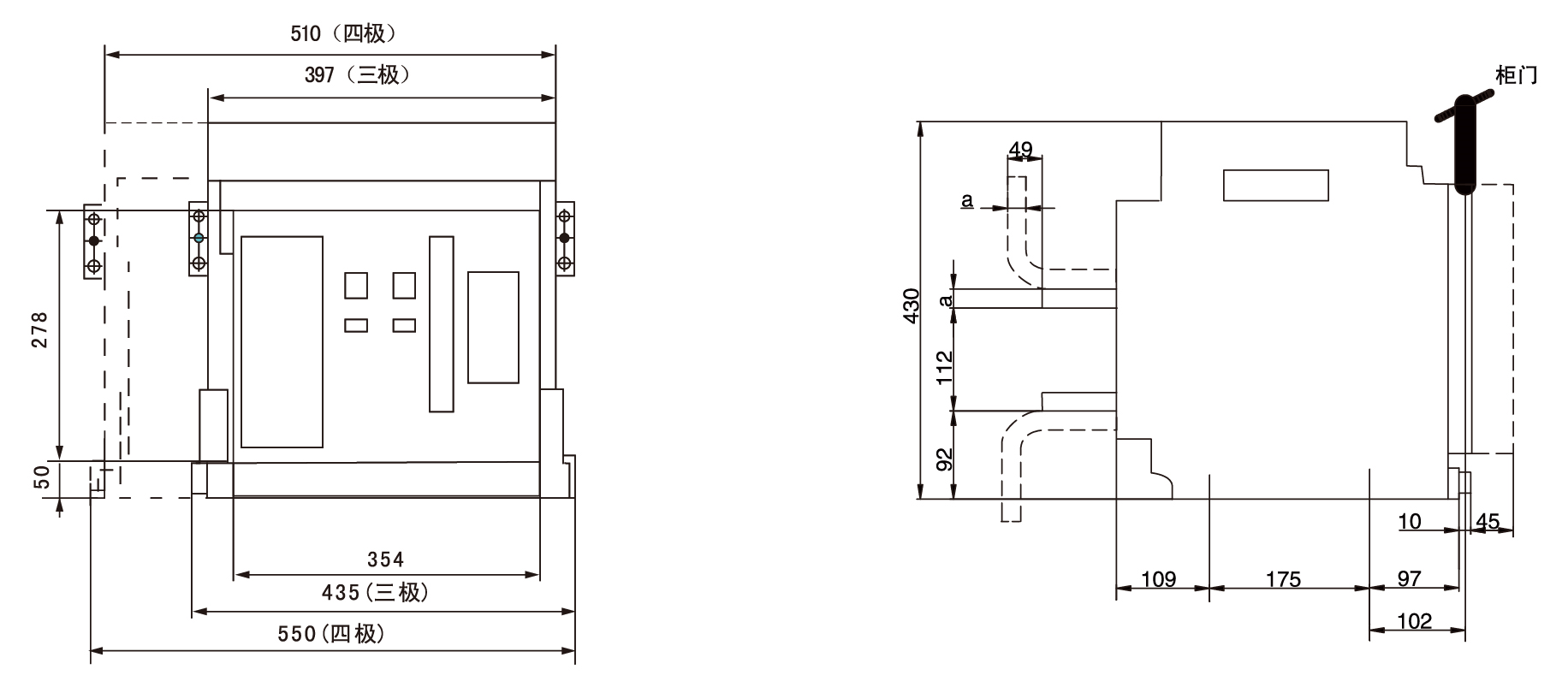

外形尺寸：

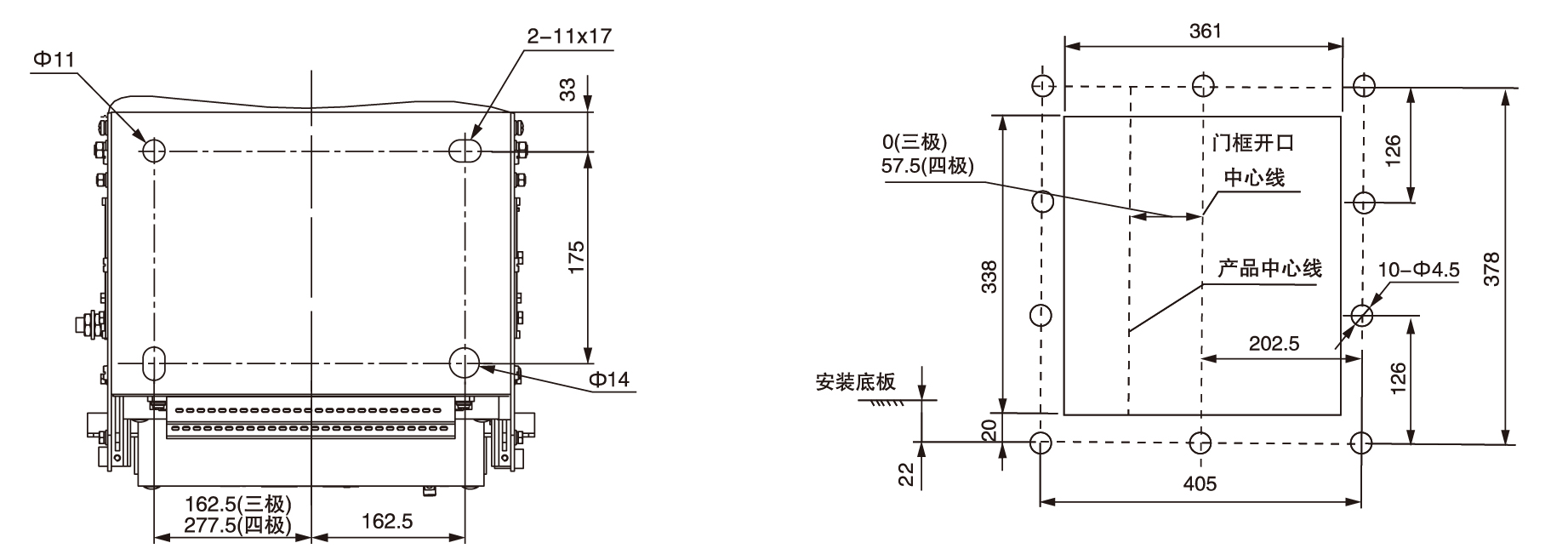

安装尺寸：

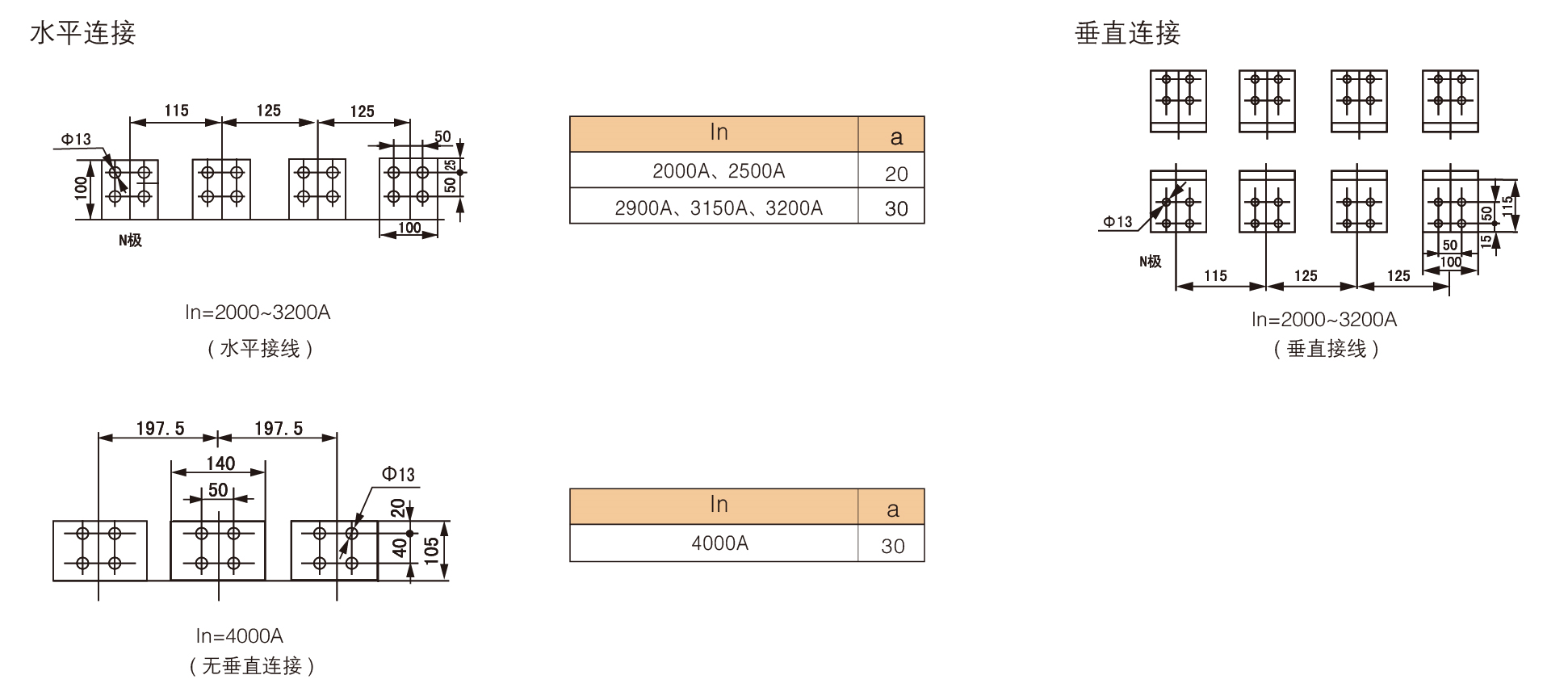

连接：
产品认证
| 标准：
IEC 60947-1 及 GB/T 14048.1-2012 低压开关设备和控制设备总则 按GB/T2423.1-2008 低温试验 按GB/T2423.1-2008 高温试验 按GB/T2423.18-2012 《环境试验 第2部分》盐雾试验 |
| 认证：THW1系列框架断路器已获得3C认证 |
