主要技术参数

  • 壳架电流:63/125/ 250/ 400/ 630/ 800A
  • 额定电流:16A~800A
  • 额定电压:AC400/690V
  • 级数:3P/3P+N/4P
  • 绝缘电压:800V
  • 极限短路分断能力:lcu:25KA~100KA(AC400V)
  • 运行短路分断能力:lcs:19KA~70KA(AC400V)
  • 额定冲击电压:8kV
  • 安装方式:抽入式/固定式
  • 频率:50/60Hz
  • 操作方式:电动操作/手动操作

工作及安装环境

大气条件:在环境温度+40°C时相对温度不超过50%,在较低温度下可以允许,有较高的相对湿度,月平均最低温度+25°C,相对湿度达到90%,考虑到因温度变化发生在产品表面上的凝霜

海拔高度:不超过2000m

安装类别:主电为Ⅲ级,不接至主电路的辅助电路和控制电路的安装类别为Ⅱ

污染等级:3级

使用类别:A

安装条件:塑壳断路器一般应垂直安装,通常采用上进线,不可倒进线,且安装场所的外磁在任何方向不应超过地磁场的5



安装尺寸

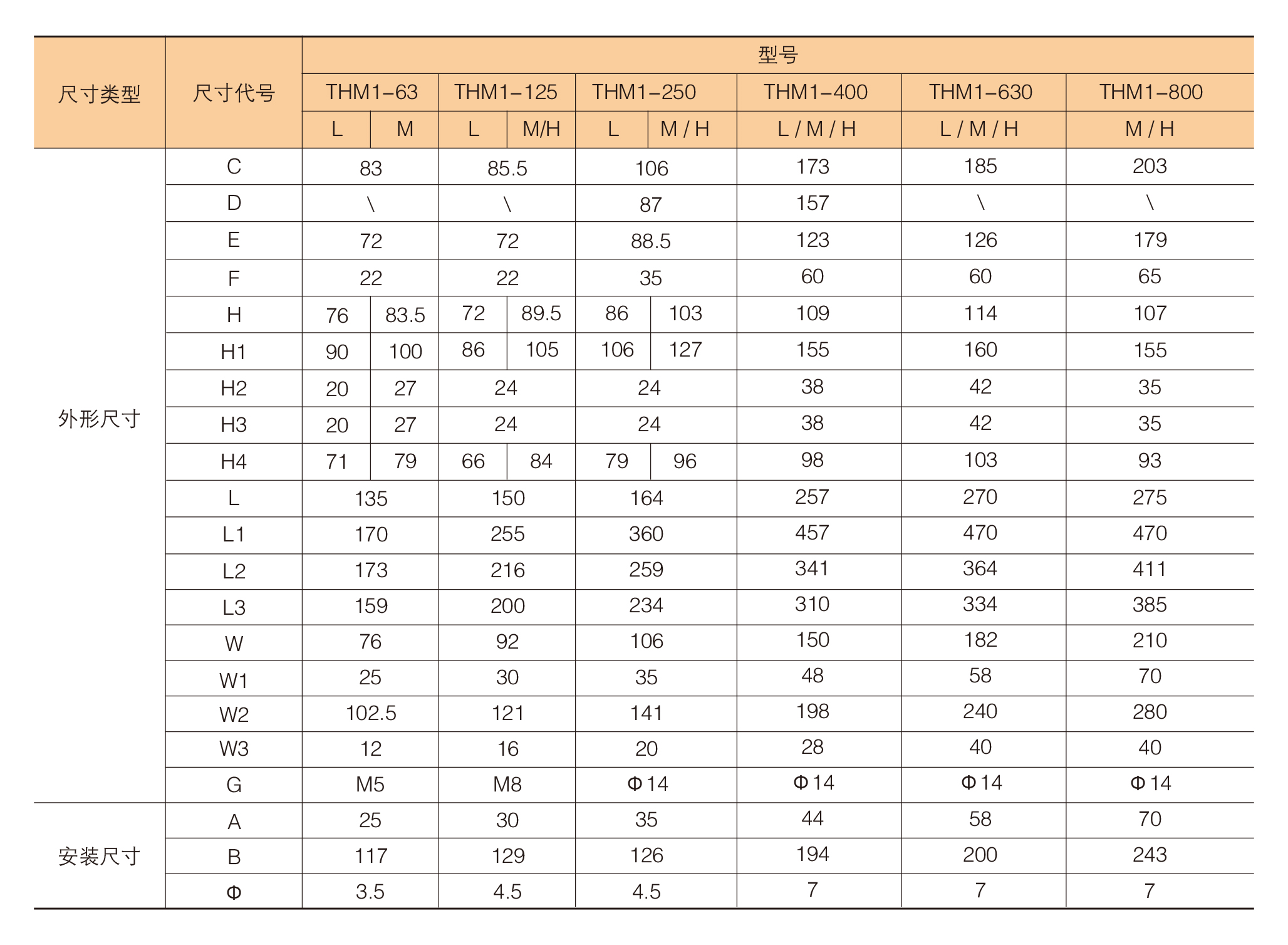

本体尺寸:

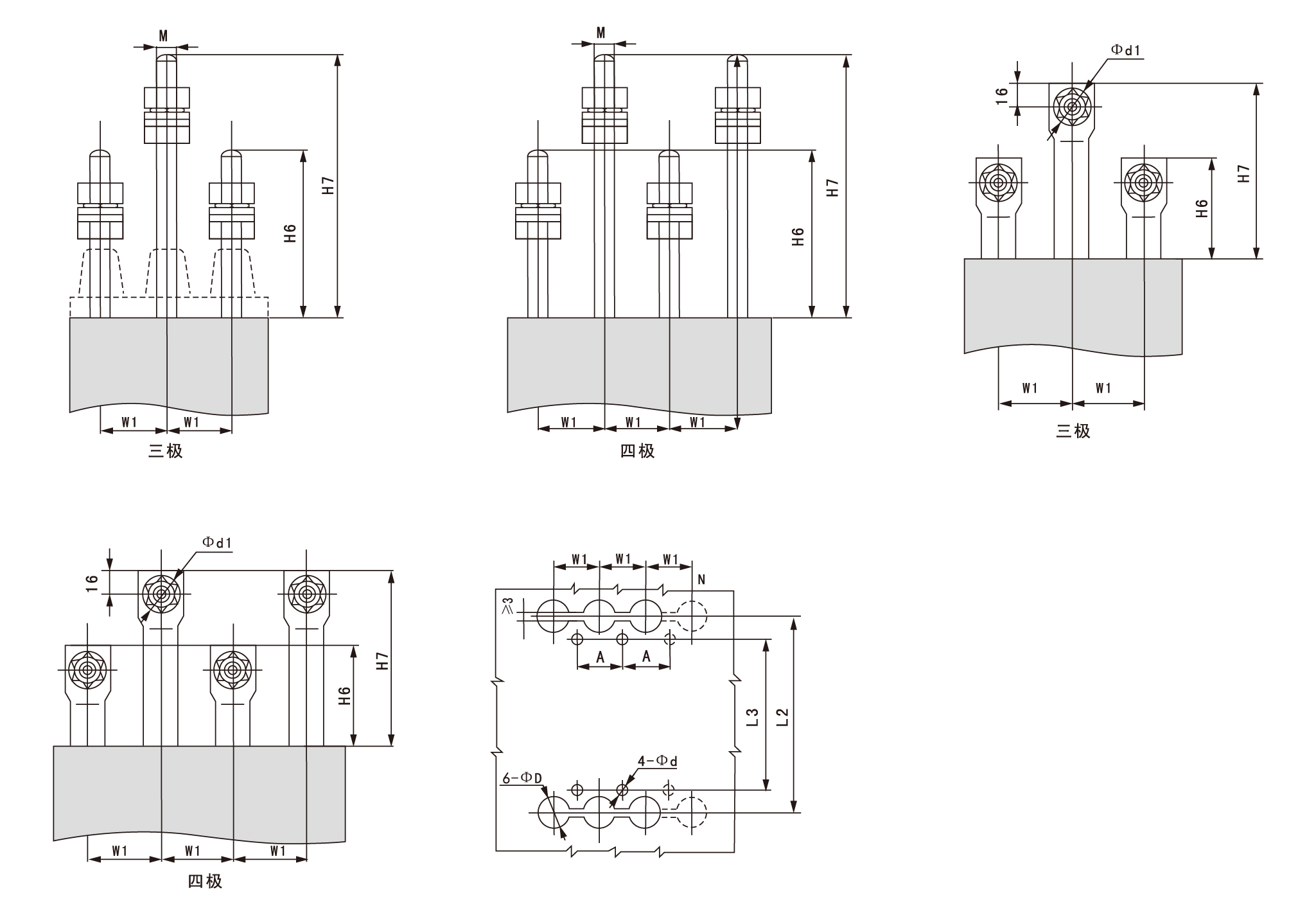

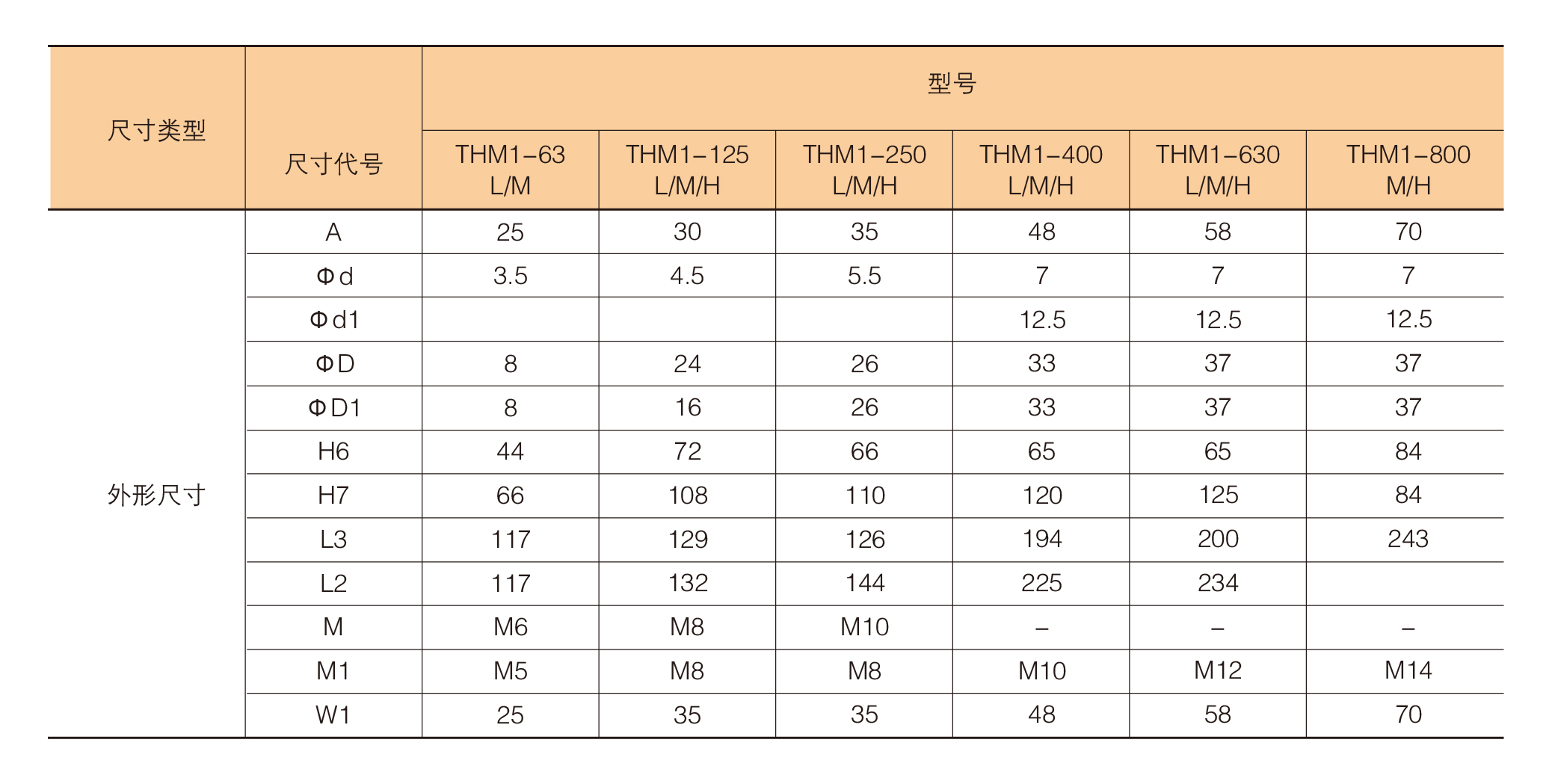

断路器板后接线尺寸:



更多类型产品的请见样本

产品认证

标准:

GB/T 14048.1 总则

GB/T 14048.2断路器

IEC 60947-1 总则

IEC 60947-2断路器

IEC 60947-4 接触器和电机启动器

认证:3C/低温
