THZ1系列中压断路器
THZ1系列中压断路器可适用于三相交流50Hz、10kV的电力系统中做投切各种不同性质的负荷及频繁操作的场合。可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用于KYN28A-12(GZS1)等中置手车式开关柜及XGN固定式开关柜。
主要技术参数
| 参数 | 描述 | ||
| 极数 | 3P | ||
| 额定电流 | 630 1250 | 630 1250 1600 2000 | 1250 1600 2000 |
| 额定工作电压（kV） | 12 | ||
| 额定工频耐受电压（1min）(kV) | 相间、对地42，断口48 | ||
| 额定雷电冲击耐受电压（峰值）(kV) | 相间、对地75，断口85 | ||
| 额定频率(Hz) |
|
||
| 额定短路开断电流(kA) | 20、25 | 31.5 | 40 |
| 额定短路关合电流（峰值）(kA) | 50、63 | 80 | 100 |
| 额定短时耐受电流(kA) | 20、25 | 31.5 | 40 |
| 额定峰值耐电流(kA) | 50、63 | 80 | 100 |
| 额定短路持续时间(S) | 4 | ||
| 额定操作顺序 | O—0.3s—CO—180s—CO | O—180s—CO—180s—CO | |
| 额定短路开断电流开断次数(次) | 50 | 30/50 | |
| 额定操作电压(V) | AC/DC220、 AC/DC110 | ||
| 动、静触头允许磨损累计厚度(mm) | 3 | ||
| 机械寿命 | 30000 | 20000/30000（定制） |
|
工作及安装环境
环境温度：周围空气温度不超过+40℃，最低周围温度为-15℃，且24h内平均温度值不超过+35℃
大气条件：平日平均值不大于95%，平均值不大于90% ，水蒸汽压力的平均值不大于2.2KPa，月水蒸汽压力平均值不大于1.8KPa
安装位置：周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽、盐雾的污染
海拔高度：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的现值或高湿易产生凝露的地方，请与我们协商定制
安装类别：断路器主电路及电压脱扣器线圈、电源变压器初级线圈为IV级，辅助电路，控制电路为III级

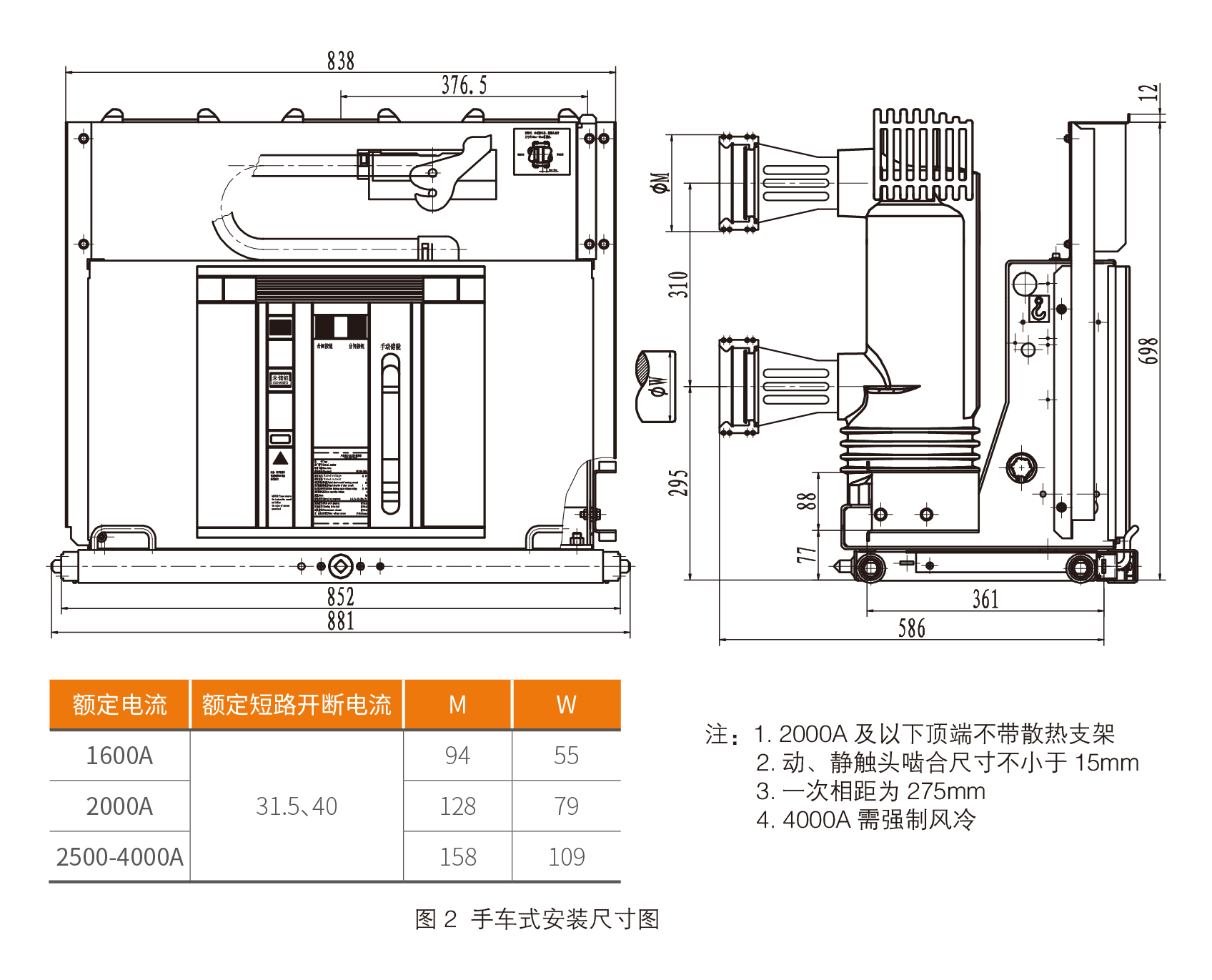

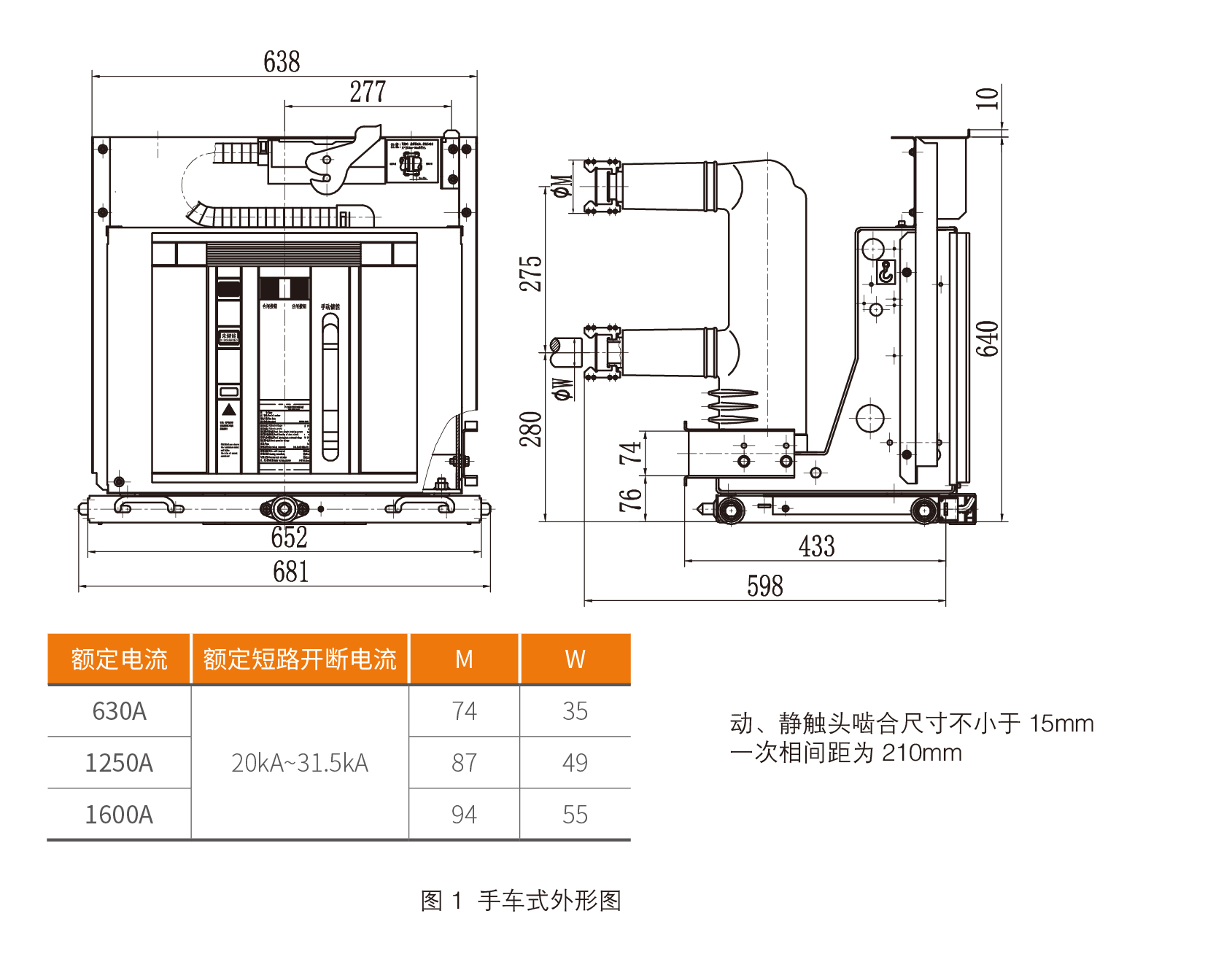

安装尺寸
产品认证
| 标准：
GB1984-2003 高压交流断路器 GB/T11022-1999 高压开关设备和控制设备标准得共用技术要求 IEC62271-100 高压交流断路器 DL/403 12-40.5 户内高压真空断路器订货技术条件 |
