Te-LCU10 LORA采集模块
Te -LCU10是基于LoRa进行数据传输的电力设备数据采集模块，适用于数台电表集中安装于电表箱的场合，比如酒店公寓/商场/写字楼等。使用RS-485电表，最大可抄读255个电表，所有电表数据共用一个无线模块进行数据传输大大节约了成本。集节能、数据采集、数据传输、设备监控四大功能于一体，可以灵活实现节能、数据采集、设备监控等多项功能的全部或者任意一项或者多项功能组合，并可以通过LoRa模块将数据传输到网关，由网关转存到云平台。
主要技术参数
|
型号 |
Te-LCU10 |
|
基本 |
安装方式：壁挂式／DIN导轨 功耗：＜2W（220V） 电源要求：85～265 VAC |
|
接口 |
1*RS485串口，1*LoRa，2*DI |
|
无线通讯 |
LoRa/4G |
|
协议支持 |
Modbus RTU，DL/T645，MQTT |
|
工作温度 |
-40~+80oC |
|
储存温度 |
-50~+100oC |
|
湿度 |
5~95%（无凝露） |
|
海拔 |
<3000m |
|
EMC |
EMI：EN55022 ClassA EMS：EN55024 EN61000-4-3（IDT），Level3(4) EN61000-4-2（ESD），Level4 EN61000-4-4（EFT），Level4 EN61000-4-4（Surge），Level4 |
|
机械性能 |
振动响应试验：GB/T11287-2000，Level1 振动耐久试验：GB/T11287-2000，Level1 冲击响应试验：GB/T14537-1993，Level1 冲击耐久试验：GB/T14537-1993，Level1 碰撞试验： GB/T14537-1993，Level1 |
|
绝缘性能 |
工频耐压测试：满足GB/T13729-2002交流电压2KV/1min； 绝缘电阻：满足GB/T13729-2002 开路电压500V时，绝缘电阻不小于100Mohm； |
产品特点
- 提供 1 路 RS-485 串口及1个LoRa模块作为数据传输通道
- 使用免费的无线频段，无需申请可直接使用；
- 使用了LoRa技术，具有长距离（1-20 km），低功耗（电池寿命3-10年）等特点，数据速率在0.3-50kbps之间。
- LoRa信号对建筑的穿透力很强。这些技术特点提高了无线数据传输抗干扰的能力，降低传输误码率，更适合于低成本大规模的物联网部署。本采集模块能自由修改无线信道，保证不受本地无线干扰源的影响。
- 具有 1 200 bps～115 200 bps 的宽波特率选择范围，多校验位、数据位、停止位选择，减少因串口设备参数问题而影响整个网络结构。
- 硬件采用工业级设计，发热量小、抗干扰能力强，可以在各种复杂应用场合高负荷长期稳定运行。
- AC 85~265V 的电源输入范围，减小因电源不稳定带来的影响。

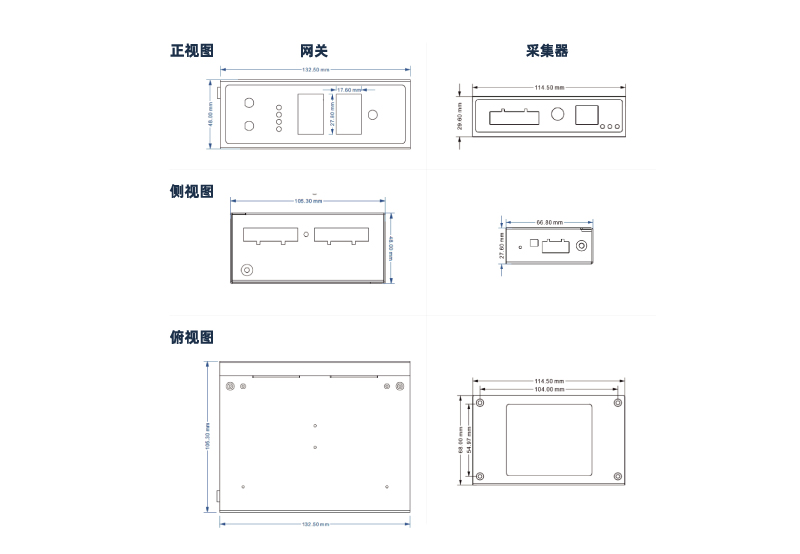

安装尺寸
