TeB5-63（H）微型断路器
TeB5-63(H)小型断路器适用于交流50/60Hz，额定电压230/400V，额定电流至63A的家用及类似场所的电路线路中,作为过载和短路 保护之用，亦可用于不频繁的通断操作，尤其适用于工业和商业的照明配电系统。
主要技术参数
- 壳架电流：63A
- 额定电流：1A～63A
- 额定电压：AC230/400V（1P）、AC400V（2P/3P/4P）
- 频率：50/60Hz
- 极数：1P/2P/3P/4P
- 额定绝缘电压：690V
- 额定冲击耐受电压 Uimp：4kV
- 额定运行短路分断能力(kA) ：Ics=6kA（H型：7.5kA）
- 额定短路能力：Icn=6kA（H型：10kA）
- 进线方式：上下进线
- 脱扣曲线：B、C、D
- 机械特性：电气寿命10000次/机械寿命20000次
- 电气及机械附件：MV+MN2(过欠压)、OF2（辅助）、 SD2（报警）、MX2（分励）
工作及安装环境
环境温度：可适用于-35°C-+70°C
海拔高度：不超过2000m
安装类别： Ⅱ、Ⅲ类
安装角度：安装面与垂直面倾斜度不大于±22.5°
安装方式：TH35-7.5型钢安装轨

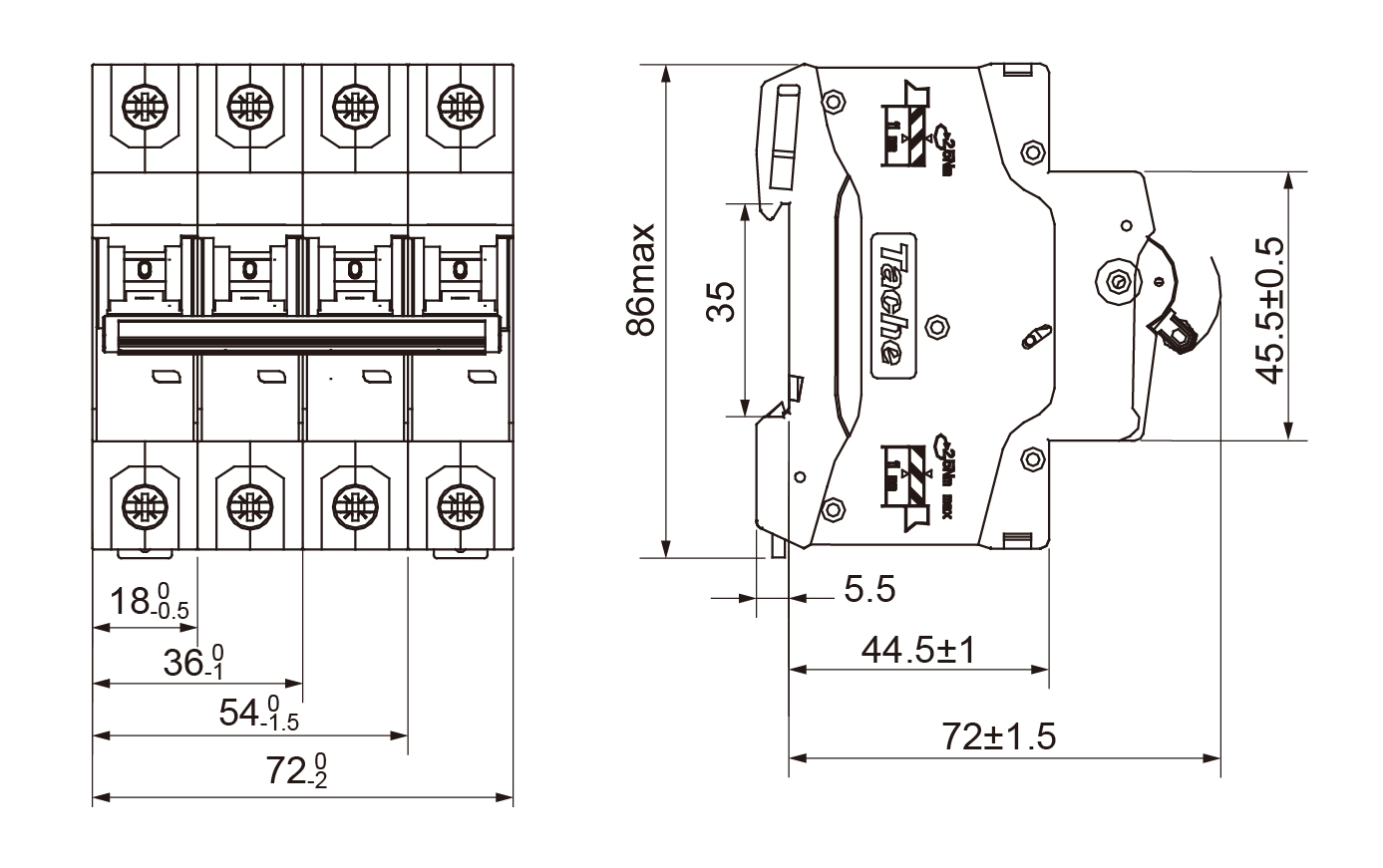

安装尺寸
产品认证
| 标准：GB/T10963.1 |
| 认证：TeB5系列微型断路器已获得CCC、CE认证 |
