TeB5LE-40（H） 剩余电流动作断路器
TeB5LE-40(H)系列剩余电流动作断路器适用于交流50Hz、额定电压至240V，额定电流至40A的电路中,当人身触电或电网泄漏电流超 过规定值时，剩余电流动作断路器能在极短的时间内迅速切断电源，保护人身及用电设备的安全，并且具备过载、短路保护功能，也可在正常 情况下不频繁地通断线路
主要技术参数
- 壳架电流：40A
- 额定电流：6A～40A
- 额定电压：AC220V、AC230V、AC240V
- 频率：50Hz
- 极数：1P+N（N级可开闭）
- 额定绝缘电压：690V
- 额定冲击耐受电压 Uimp：4kV
- 额定运行短路分断能力(kA) ：Ics=6kA（H型：7.5kA）
- 额定短路能力：Icn=6kA（H型：10kA）
- 额定剩余动作电流：30、50mA
- 额定剩余接通分断能力（I▲m）：2000A
- 额定剩余电流最大分断时间：0.1s
- 进线方式：上下进线
- 脱扣曲线：B、C、D
- 机械特性：电气寿命6000次/机械寿命12000次
- 电气及机械附件：OF2（辅助）、 SD2（报警）、MX2（分励）
工作及安装环境
环境温度：可适用于-35°C-+70°C
海拔高度：不超过2000m
安装类别： Ⅱ、Ⅲ类
安装角度：安装面与垂直面倾斜度不大于±22.5°
安装方式：TH35-7.5型钢安装轨

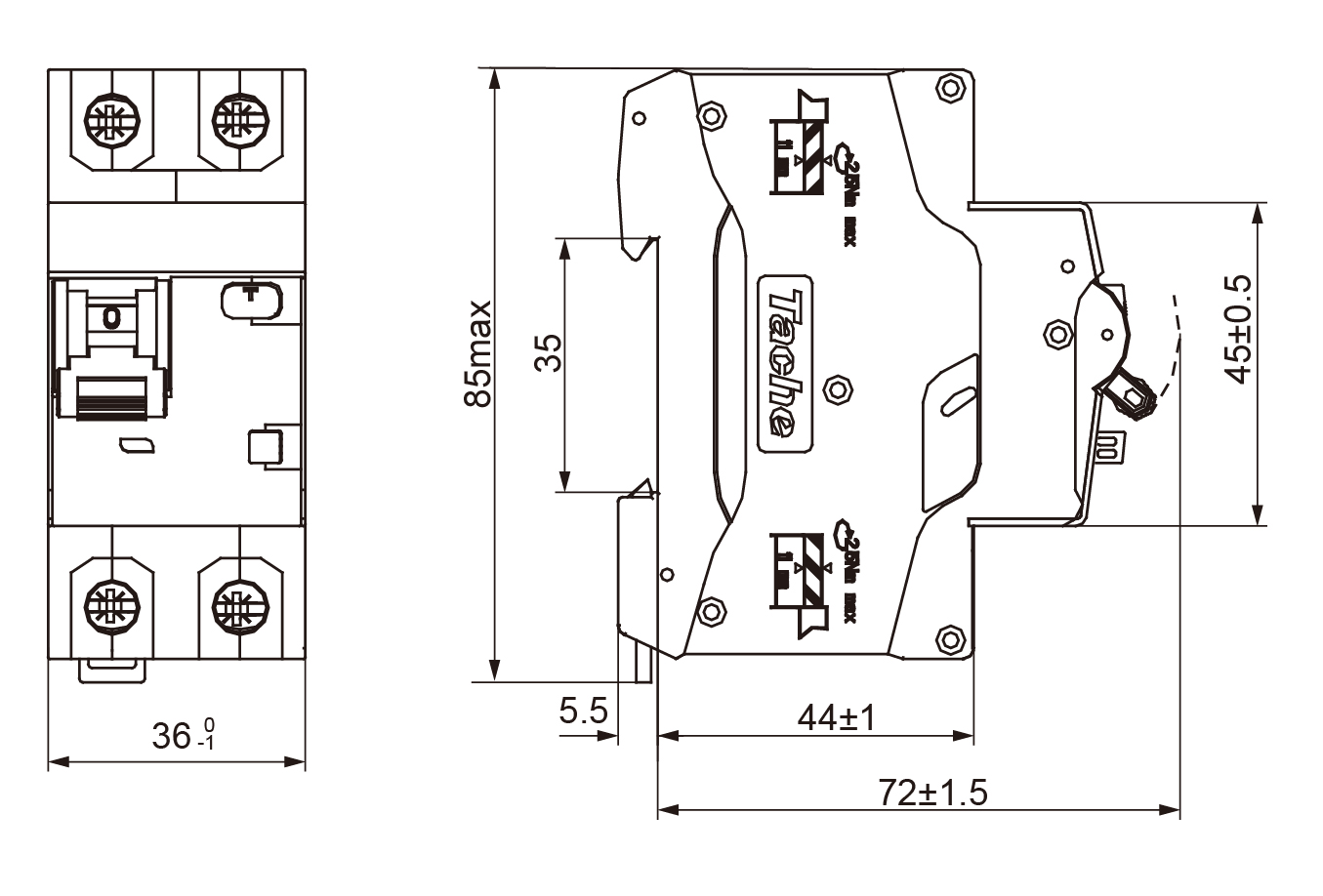

安装尺寸
