TeW5系列框架断路器

TeW5系列万能式断路器，适用于交流50Hz、60Hz，额定电压AC380V~AC690V,额定电流200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。该断路器具有可通信及智能化功能，可配套天正智能化配电系统，可实现四遥，云端数据管理等功能，适应智能电网需求。

产品简介
首页
/
产品系列
/
框架断路器
/
TeW5系列框架断路器
/
TeW5系列框架断路器

主要技术参数

  • 壳架电流：1600 2000 2500 4000 6300
  • 额定电流：200A～6300A
  • 极       数：3P/4P
  • 智能控制器种类：M/3M/3H
  • 分断能力：65KA～100KA（AC415V） 42KA～85KA（AC690V）
  • 额定电压：AC415/690V
  • 安装方式：抽屉式/固定式
  • 频率：50/60Hz
  • 操作方式：电动操作/手动操作

工作及安装环境

环境温度：可适用于-45°C-+70°C，24小时的平均值不超过+35°C，高于40°C，按降容要求使用

大气条件：在环境温度+40°C时相对温度不超过50%，在较低温度下可以允许，有较高的相对湿度，月平均最低温度+25°C，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜

海拔高度：可适用于5000m，超过2000m，请按海拔降容要求使用

安装类别：断路器主电路及电压脱扣器线圈、电源变压器初级线圈为IV级，辅助电路，控制电路为III级

污染等级：3级

使用类别：B类

防护等级：IP40（安装于柜体小室内且加装门框）

电磁兼容：电磁环境A

安装角度：垂直斜度不超过5

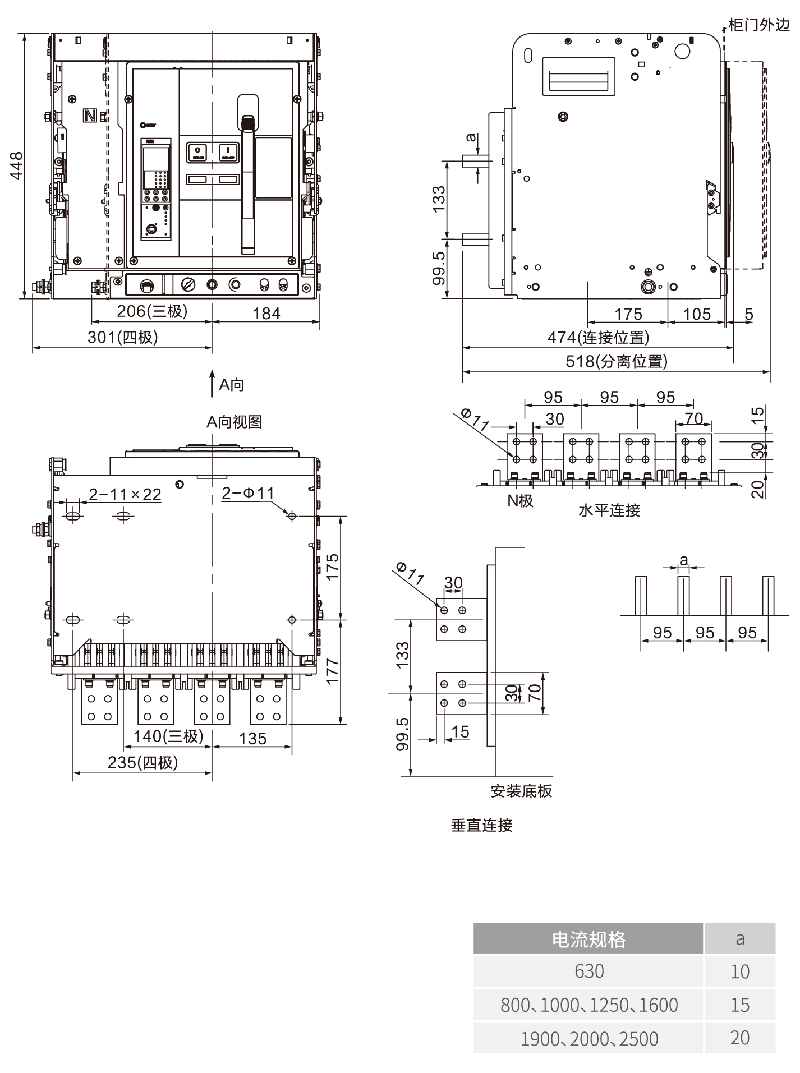

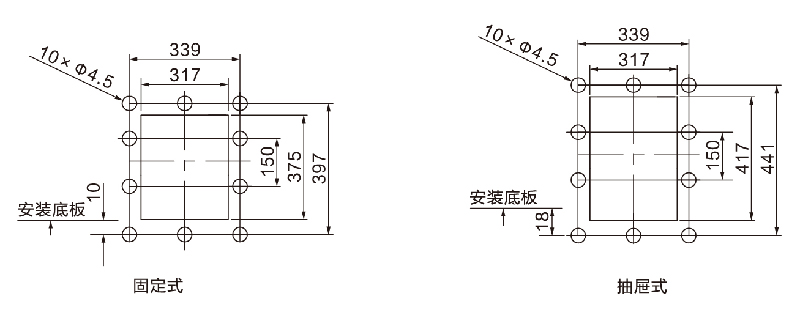

安装尺寸

产品认证

标准：GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》EC 60947-2《低压开关设备和控制设备第二部分：断路器》

按GB/T2423.1-2008 低温试验

按GB/T2423.1-2008 高温试验

按GB/T2423.18-2012 《环境试验 第2部分》盐雾试验
认证：TeW5系列框架断路器已获得3C、CE、CB认证
