Te-I系列物联网采集模块

Te-I系列物联网采集模块是针对住宅、工业及商业建筑的改造市场开发的导轨式物联网电表，可根据回路数、监测功能等不同需求灵活搭配随意组合，插拔式接线最大限度的降低改造成本与周期。

参数	Te-IM20	Te-IM10	Te-IPQ10	Te-IF10
工作电源	85-265VAC，50Hz	需要Te-IM20直接供电	需要电源模块Te-IC20供电	需要电源模块Te-IC20供电
功耗	<250mW
电压输入	3x220（380）V			无
电流输入	5A/2.5mA、100A/100mA、250A/100mA、400A/100mA、800A/100mA			无
剩余电流监测范围	无			20-1200mA
测量	三相电压、电流、有功功率、无功功率、视在功率		三相电压、电流、有功功率、无功功率、视在功率、谐波畸变	剩余电流、温度
计量	三相有功电能、三相无功电能，总有功电能、总无功电能，支持双向计量，支持12时段的复费率		总有功电度、总无功电能	无
精度等级	电压电流0.2级，功率0.5级，频率0.01 Hz，功率因素0.5%，有功电度1级，无功电度2级		电压电流0.2级，功率1级，有功电度2级	剩余电流1%，温度1℃
DI	1路（4KV光耦隔离，220VAC湿节点输入，输入阻抗130K）		1路（100~240VAC，湿接点输入）	无
DO	1路S0输出（100～240VAC 非隔离可控硅输出）	不单独工作
输入范围	电压0-660V AC，电流0-400A开口互感器输入，频率45~65Hz		无
通讯端口	MODBUS-RTU @ RS485．波特率支持1200-19200 ，不与扩展通讯模块共用

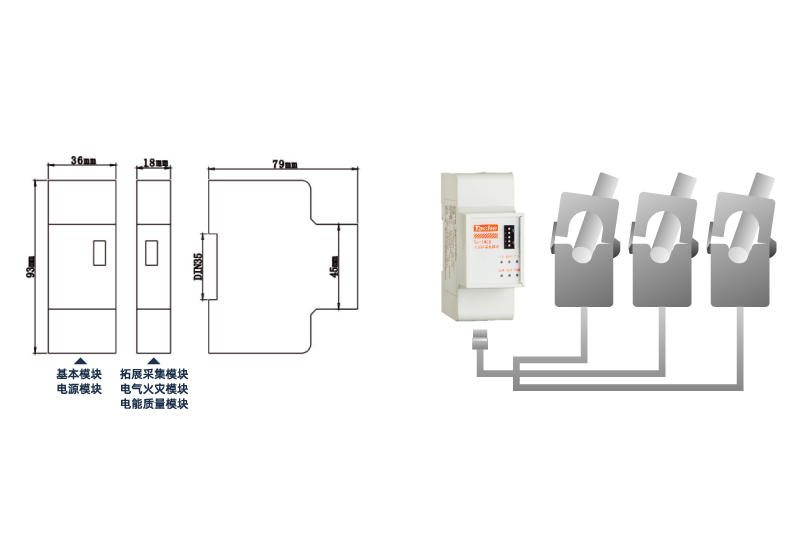

安装方式	DIN 35mm导轨式
环境	工作温度-20-55℃，存储温度-40-85℃，湿度5%-95%无凝露
