TeM7热磁式塑壳断路器
TeM7（新能源专用）系列塑料外壳式断路器(以下简称断路器）是本公司集国内外一流设计人员，引入仿真设计平台,采用国际最先进旋转双断点技术、触头斥开锁住技术、能量快速脱扣技术、气吹及磁吹等一系列先进技术，倾力研发打造的最新第四代断路器产品。该断路器适用于交流50/60Hz，额定电压至690V，额定电流至630A的电路中作接通、分断和承载正常电路条件的额定电流，并能在线路和用电设备发生过载、短路、欠压的情况下对线路和用电设备进行可靠的保护，也可以作为电机不频繁起动时的过载、短 路、欠压保护。
主要技术参数
- 壳架电流：125 250 400 630 A
- 额定电流：16A～630A
- 额定电压：AC300/400/415V、AC500/550V、AC660/690V
- 频率：50/60Hz
- 极数：3P/4P
- 耐受冲击电压：8/12kV
- 分断能力：Icu：50kA～200kA（AC300/400/415V）
50kA～85kA（AC500/550V）、20kA~80kA（AC660/690V）、Icu=100%Ics - 绝缘电压：800/1000V
- 安装方式：抽入式/固定式/抽出式
- 隔离功能：有
工作及安装环境
环境温度：可适用于-45°C-+70°C，24小时的平均值不超过+35°C
大气条件：在环境温度+55°C时相对温度不超过50%，在较低温度下可以允许，有较高的相对湿度，月平均最低温度+25°C，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜
海拔高度：可适用于5000m以下的海拔高度，超过5000m，请按海拔降容要求使用
安装类别：塑壳断路器的主电路应为安装类别Ⅲ，辅助电路和控制电路应为安装类别Ⅱ
污染等级：3级
使用类别：A类
安装方式：断路器可以垂直安装（即竖装），水平安装（即横装），也可下进线安装

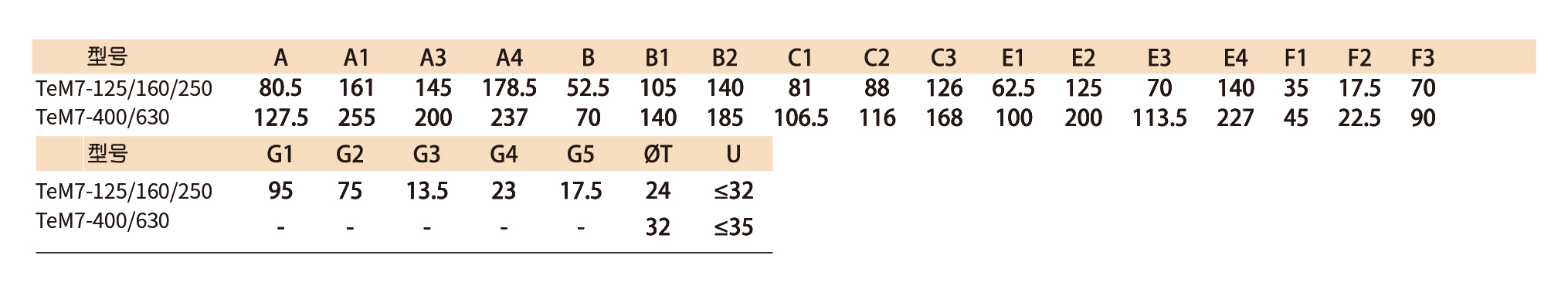

安装尺寸

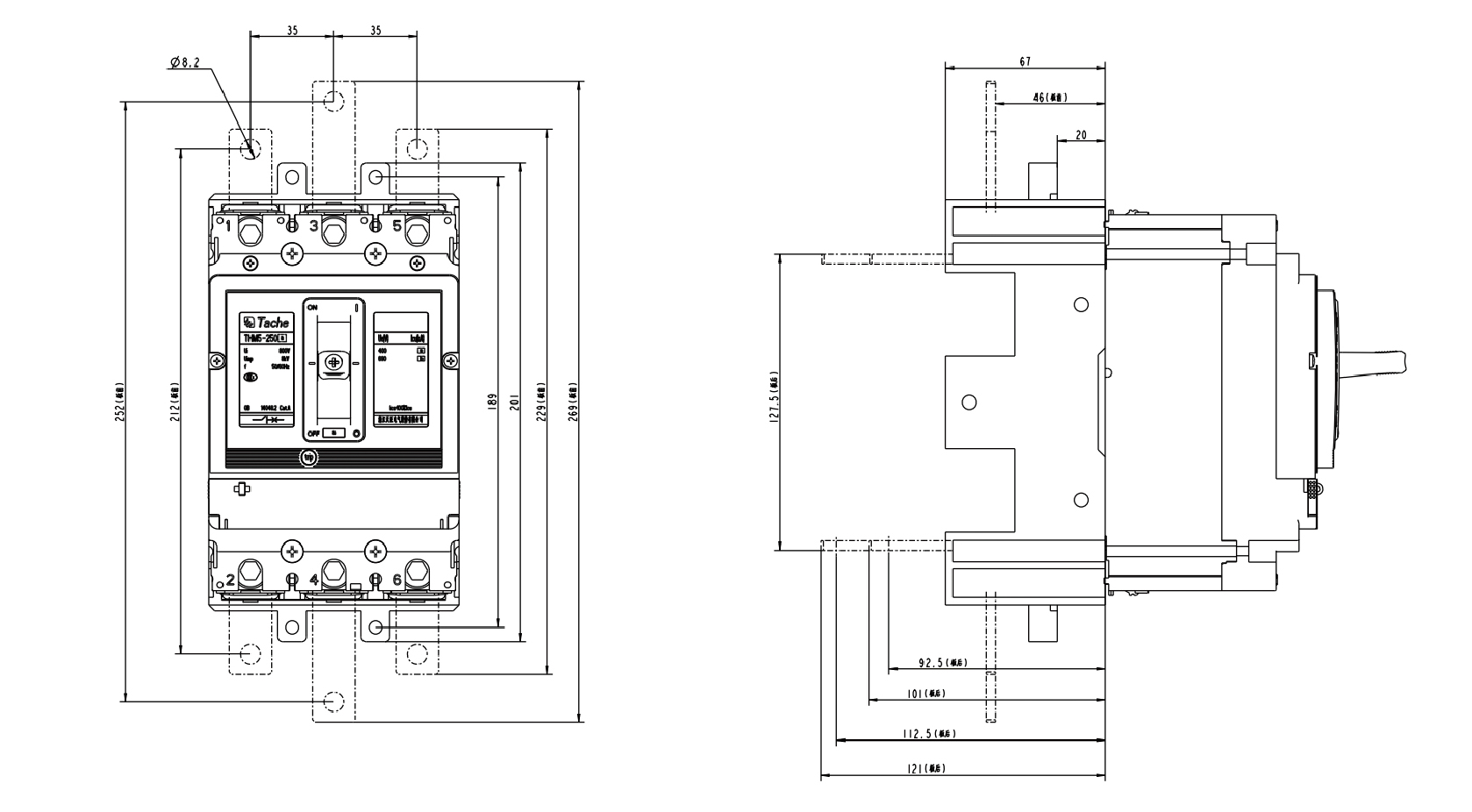

TeM7-125/250：

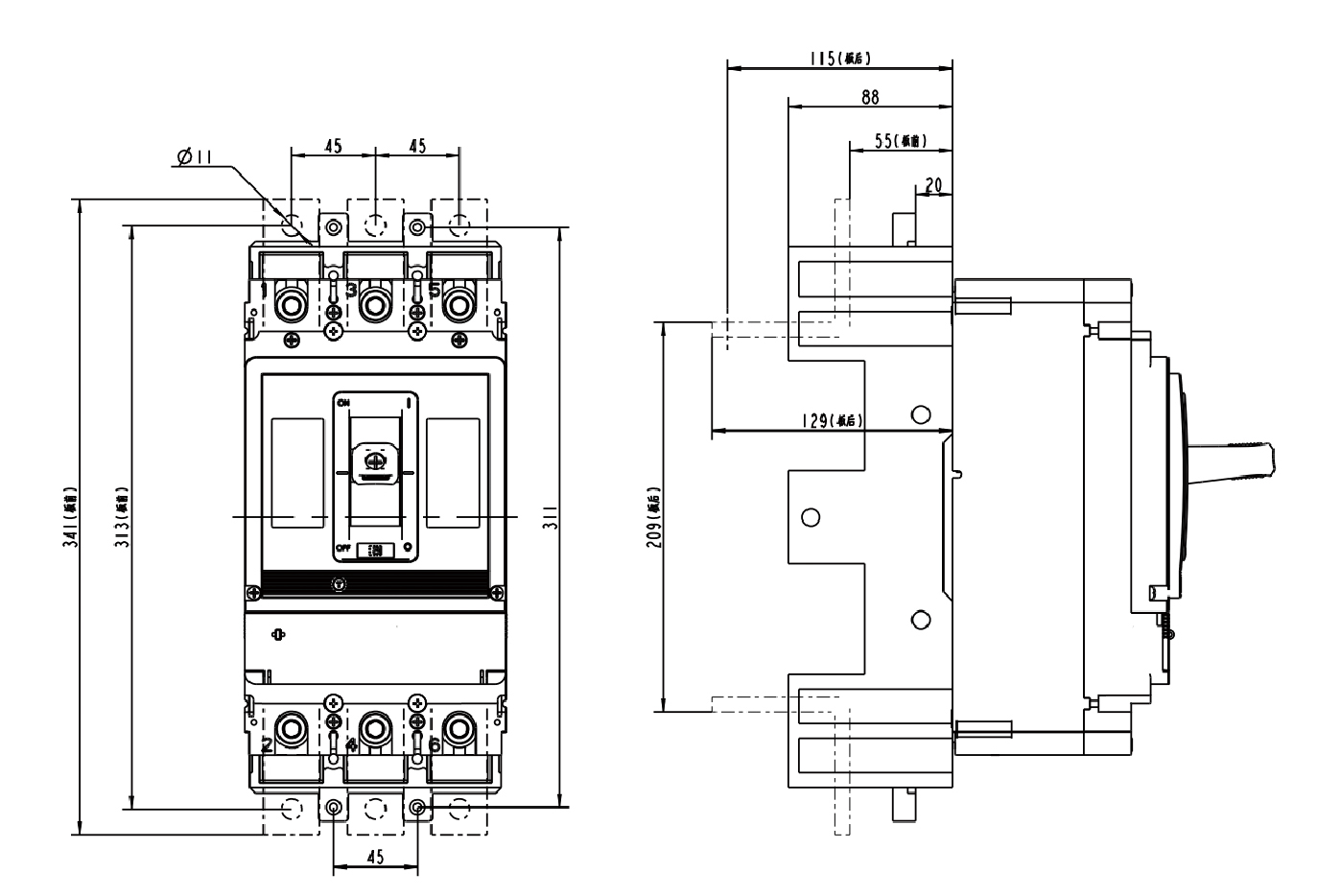

TeM7-400/630：
产品认证
| 标准：GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》
IEC 60947-2《低压开关设备和控制设备第2部分：断路器》 IEC 60947-3 GB/T 14048.3《低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关以及熔断器组合电器》 |
|
| 认证：3C/漏电模块证书 |
