TeB7EL-80 物联网智慧断路器
智慧微型断路器主要适用于交流50 Hz、额定电压至400V，额定电流至80A的家用及类似场所的电力线路设施和电气设备中，也可在正常情况下作为线路的不频繁通断操作。本产品尤其适用于 产品概述民用与商业的照明配电系统，通讯与新能源终端配电保护用，不适用于直接启动电动机及电热设备、电容柜等高感性和高容性负载，且不能对电力不平衡起保护作用。
主要技术参数
- 壳架电流：80
- 额定电流：6A～80A
- 额定电压：AC230(2P) AC400(4P)
- 频率：50Hz
- 极数：2P,4P
- 额定绝缘电压：690V
- 额定冲击耐受电压 Uimp：4kV
- 额定运行短路分断能力(kA) ：Ics=6kA
- 额定短路能力：Icn=6kA
- 脱扣曲线：C、D
- 剩余电流脱扣器类型：电子式
- 额定剩余动作电流值I△n(mA)：30、50
产品功能
| 本体 | |
| 电压测量 | 精度0.5级 分辨率1V |
| 电流测量 | 精度0.5级 分辨率0.01A |
| 剩余电流测量 | 精度±1% 分辨率0.1mA |
| 温度测量 | 精度±1℃ 分辨率0.1℃ |
| 功率测量 | 精度1.0级 分辨率1W |
| 电能（量）计量 | 精度1.0级 分辨率0.001*kWh |
| 过载保护 | 电子式 符合GB/T10963.1 |
| 短路保护 |
电磁式 C型(5In -10In)、D型(10In -20In) |
| 过压保护 | 275V±10V |
| 欠压保护 | 50V-160V |
| 断相保护 | N相断相，产品分闸且预警 ABC相断相,不分闸，只预警 |
| 温度保护 | 温度可调，缺省值为90℃ |
| 放电保护 | 火花放电(仅1P) |
| 分合闸方式 | 手动操作手自一体控制操作，APP远程通讯 |
| 物联控制 | 手机APP |
| 电源模块 | |
| 雷击浪涌保护 | 支持 |
| 通讯模块 | |
| 物联控制 | 支持 |
| 火警联动 | 火警切负荷 |
工作及安装环境
环境温度：可适用于-45°C-+75°C
海拔高度：不超过2000m
安装类别： Ⅱ、Ⅲ类
安装角度：安装面与垂直面倾斜度不大于±22.5°
安装方式：TH35-7.5型钢安装轨

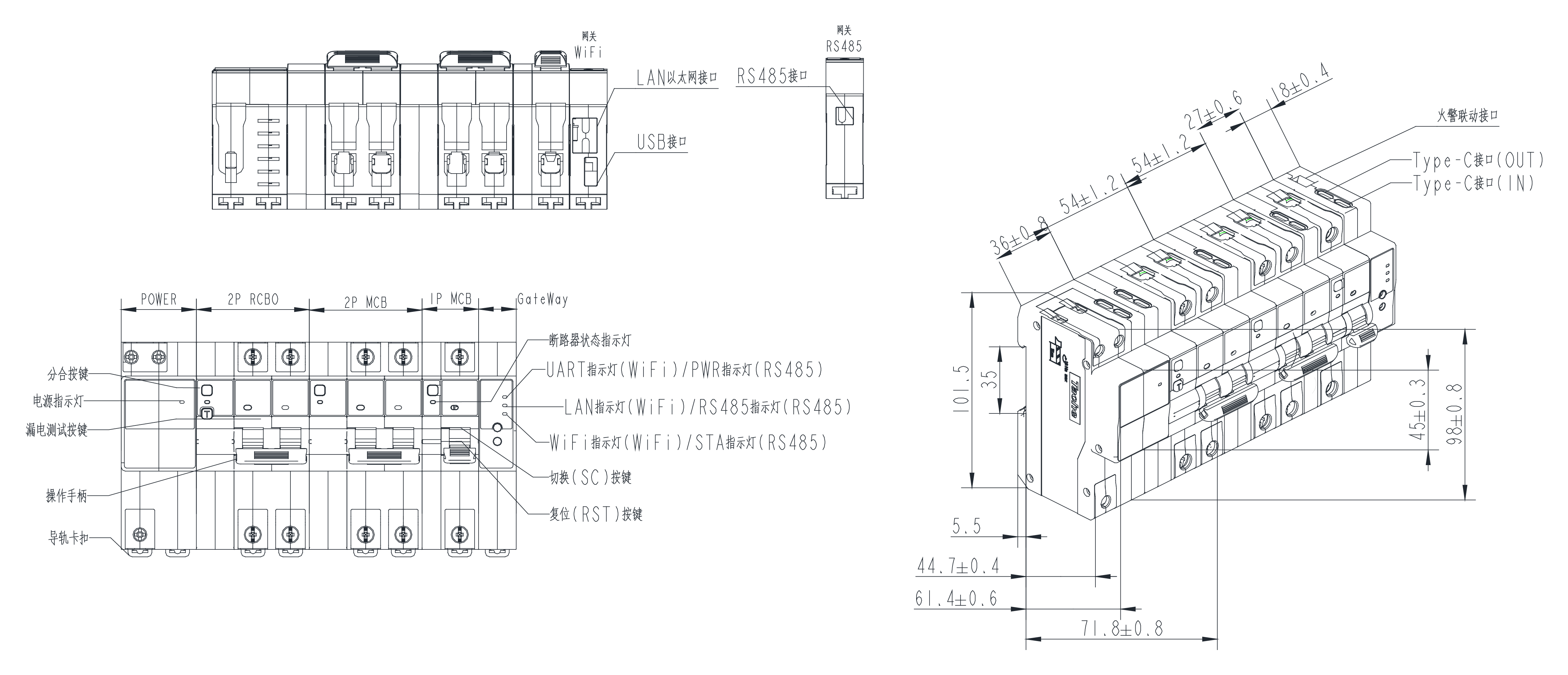

安装尺寸
