TeC5交流接触器

TeC5交流接触器适用于交流50Hz或60Hz，额定工作电压至690V，在AC-3使用类别下额定工作电压为380V时额定工作电流至3200A的电力系统中供远距离接通和分断电路，频繁地起动和控制电动机之用，并可与TeR5或其他适当的热继电器组合或电磁起动器，以保护可能发生过载或断相的电路

产品简介
首页
/
产品系列
/
工控
/
TeC5交流接触器
/
TeC5交流接触器

主要技术参数

  • 额定电流：06A～3200A
  • 额定电压：220/230V 380/400V 660/690V
  • 频率：50/60Hz
  • 额定绝缘电压：690V
  • 额定冲击耐受电压：6-8kV
  • 安装方式：抽屉式/固定式
  • 附件：FD5e顶挂辅助触头组、 FY5e延时触头、 FC5e侧挂辅助触头组FJ5e机械联锁、 FR5e浪涌抑制器、 FG5e防尘盖

工作及安装环境

环境温度：极限工作温度-35°C-+70°C，24小时的平均值不超过+35°C

大气条件：最高温度为+70℃，空气得相对温度不超过50%，在较低温度下可允许有较高得相对湿度；

海拔高度：不超过2000m

安装类别：Ⅲ类

污染等级：3级

安装条件：安装面与垂直面倾斜度不大于±22.5°、115A~3200A安装倾斜角度不大于±5°

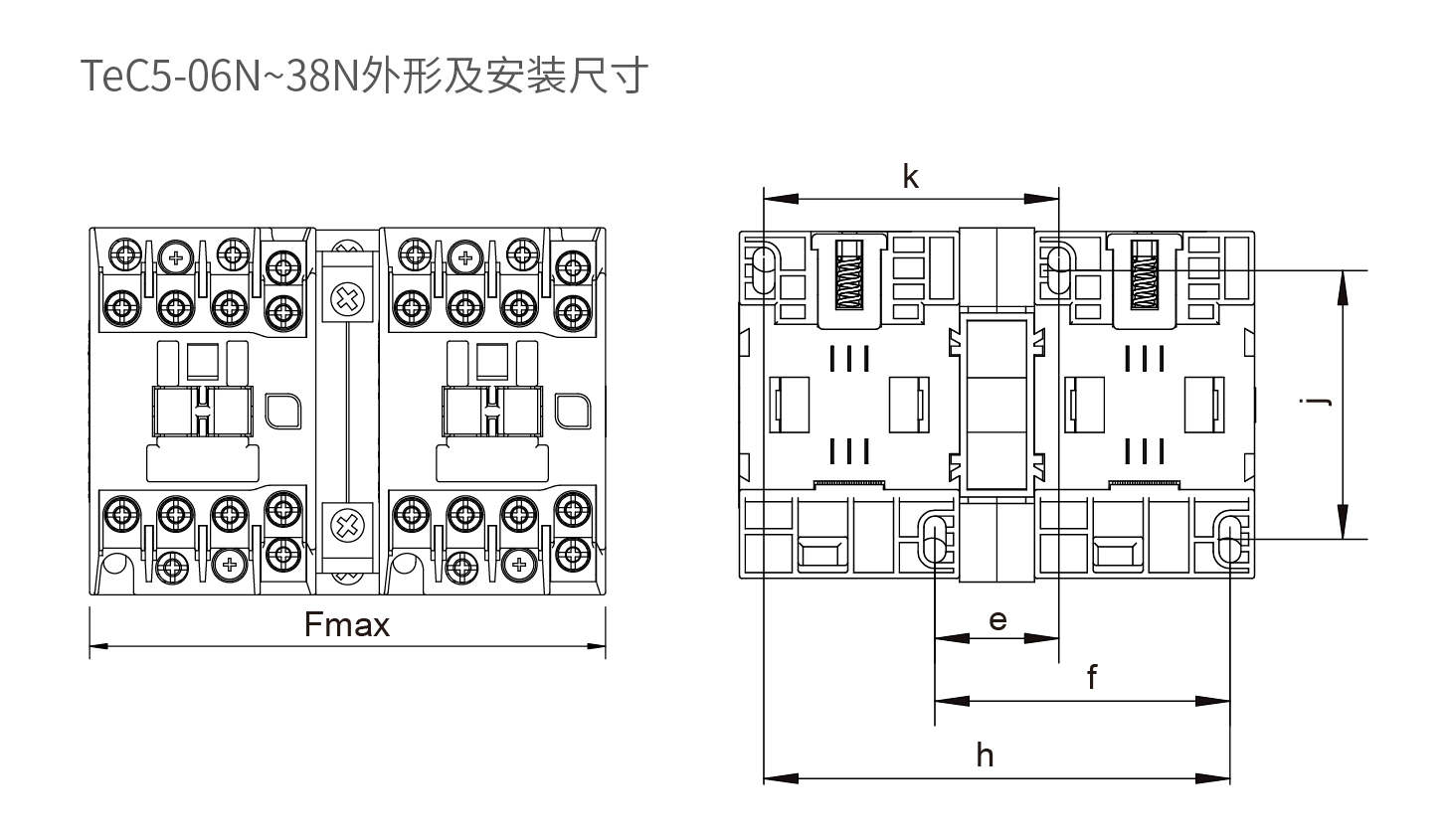

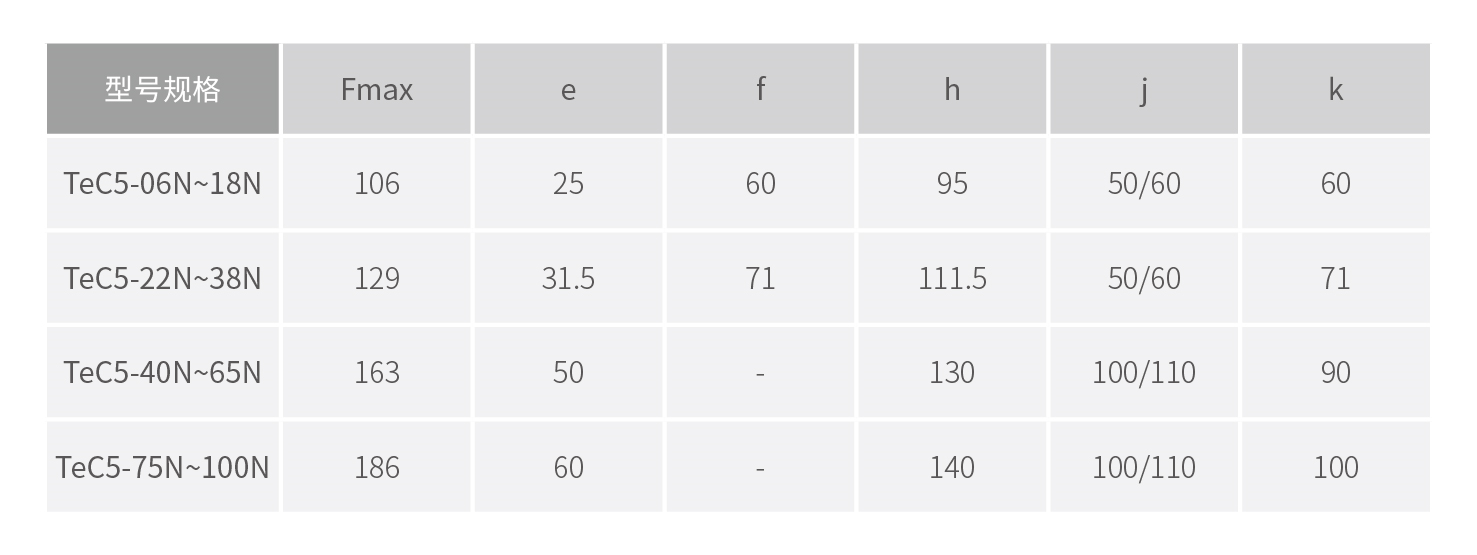

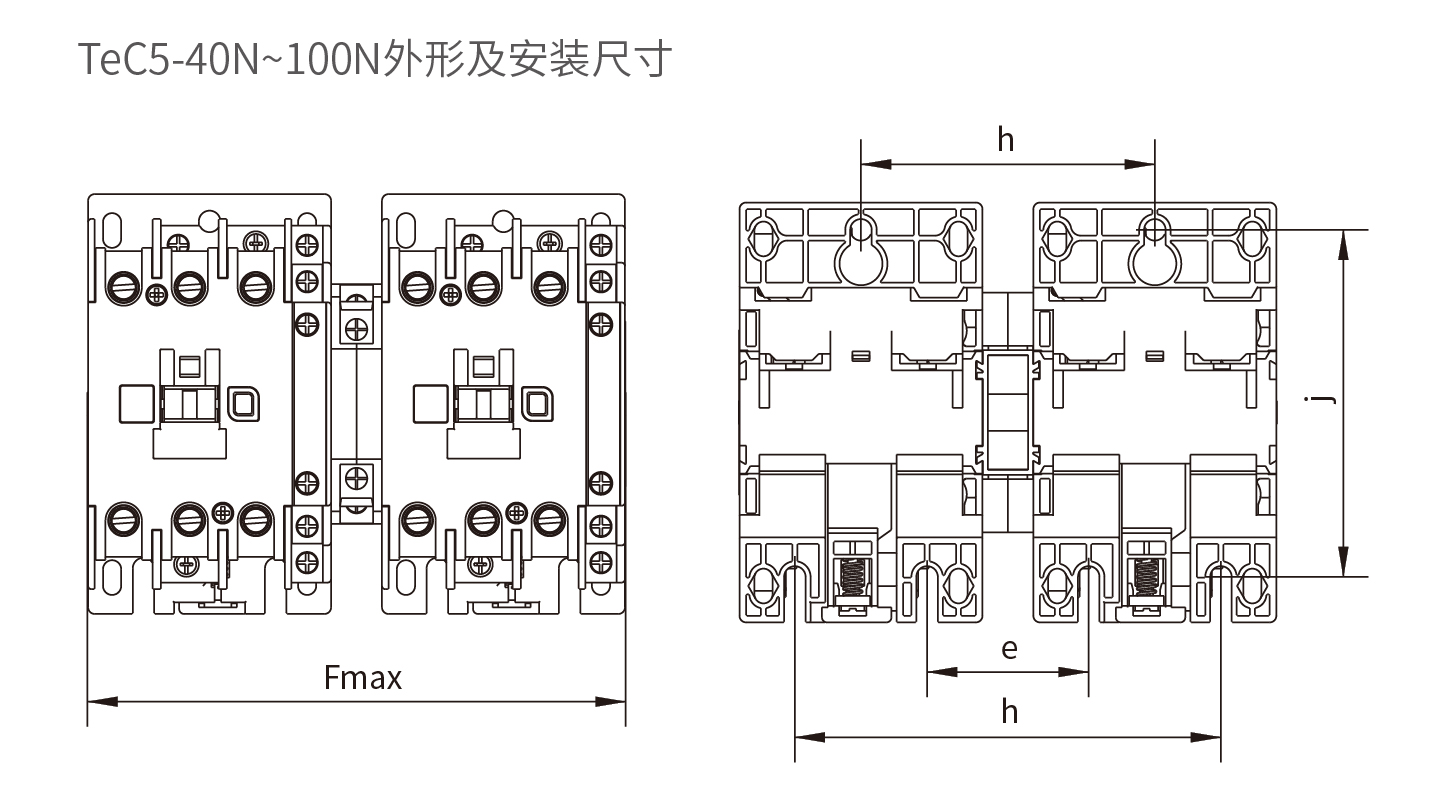

安装尺寸

产品认证

标准：GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》EC 60947-2《低压开关设备和控制设备第二部分：断路器》

按GB/T2423.1-2008 低温试验

按GB/T2423.1-2008 高温试验

按GB/T2423.18-2012 《环境试验 第2部分》盐雾试验
认证：CCC /CE /CB

样本下载
