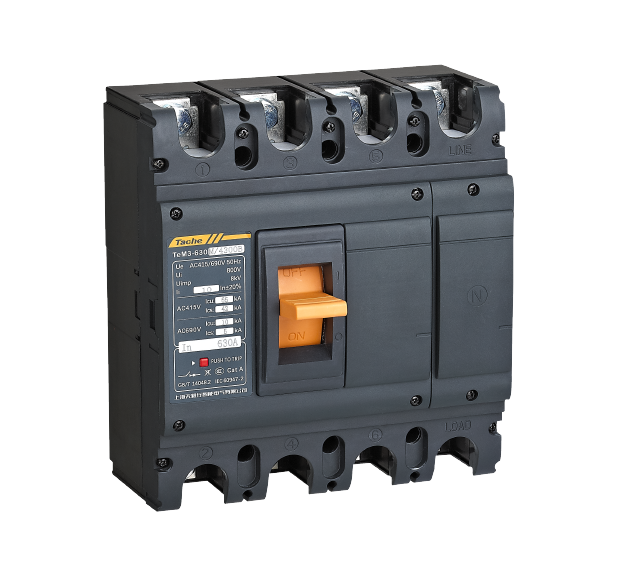

TeM3热磁式塑壳断路器
TeM3系列塑料外壳式断路器是采用国际先进技术平台开发的新型断路器，该产品适用于交流50/60Hz，额定工作电压 690V及以下的电路中做配电保护作用，也可做为线路的不频繁转换和电动机的不频繁启动之用，该产品具有外观精美、体积精巧、维护便捷、性能优等优势。
主要技术参数
- 壳架电流：63/125/160/250/320/400/ 630/800/1250 A
- 额定电流：10A～1250A
- 极数：2P/3P/4P
- 分断能力：
Icu：25kA～100kA（AC380/400/415V）
Ics:18kA～75kA（AC380/400/415V）
- 额定电压：AC230/240/380/400/415/660/690V
- 耐受冲击电压：8/12kV
- 绝缘电压：800/1000V
- 安装方式：抽入式/固定式
- 频率：50/60Hz
- 操作方式：电动操作/手动操作
环境温度:正常工作温度-5℃～+30℃，极限工作温度-40℃～+70℃。温度低于-5℃或高于 +30℃，需按照样本要求降容使用
大气条件:在环境温度+40℃时相对湿度不超过50%；较低温度下可以允许有较高的相对湿度；例如 20℃达到90%，对于由于温度变化产生的凝露应采取特殊达到措施
海拔高度：可适用于2000m；超过2000m，请按海拔降容要求使用
安装类别：主回路为 III，其余辅助回路为 II
污染等级：3级
安装角度：垂直斜度不超过5°
