TeM5L系列漏电式塑壳断路器
TeM5L为漏电式断路器，从125A覆盖至800A。适用于交流50Hz、60Hz，额定电压至AC400V~AC690V，额定电流16A~800A的配电网络中，用于分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。
产品特点：漏电报警可选不跳闸/跳闸，高原/高低温/盐雾完整的第三方实验报告，A型漏电，分断可选延时/非延时
主要技术参数
- 壳架电流：125 250 400 630 800 A
- 额定电流：16A～800A
- 极数：3P/3P+N/4P
- 剩余电流：100/300/500（mA）
- 分断能力：Icu：35KA～100KA（AC400V）
Ics：26KA～85KA（AC400V）
Icu=100%Ics
- 额定电压：AC400V
- 耐受冲击电压：8/12kV
- 绝缘电压：800/1000V
- 安装方式：抽入式/固定式
- 频率：50/60Hz
- 操作方式：电动操作/手动操作
工作及安装环境
环境温度：可适用于-45°C-+70°C，24小时的平均值不超过+35°C，高于40°C，按降容要求使用
大气条件：在环境温度+40°C时相对温度不超过50%，在较低温度下可以允许，有较高的相对湿度，月平均最低温度+25°C，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜
海拔高度：可适用于5000m，超过2000m，请按海拔降容要求使用
安装类别：主电为Ⅲ级，不接至主电路的辅助电路和控制电路的安装类别为Ⅱ
污染等级：3级
使用类别：A类
防护等级：IP40（安装于柜体小室内且加装门框）
电磁兼容：电磁环境A
安装角度：垂直斜度不超过5°

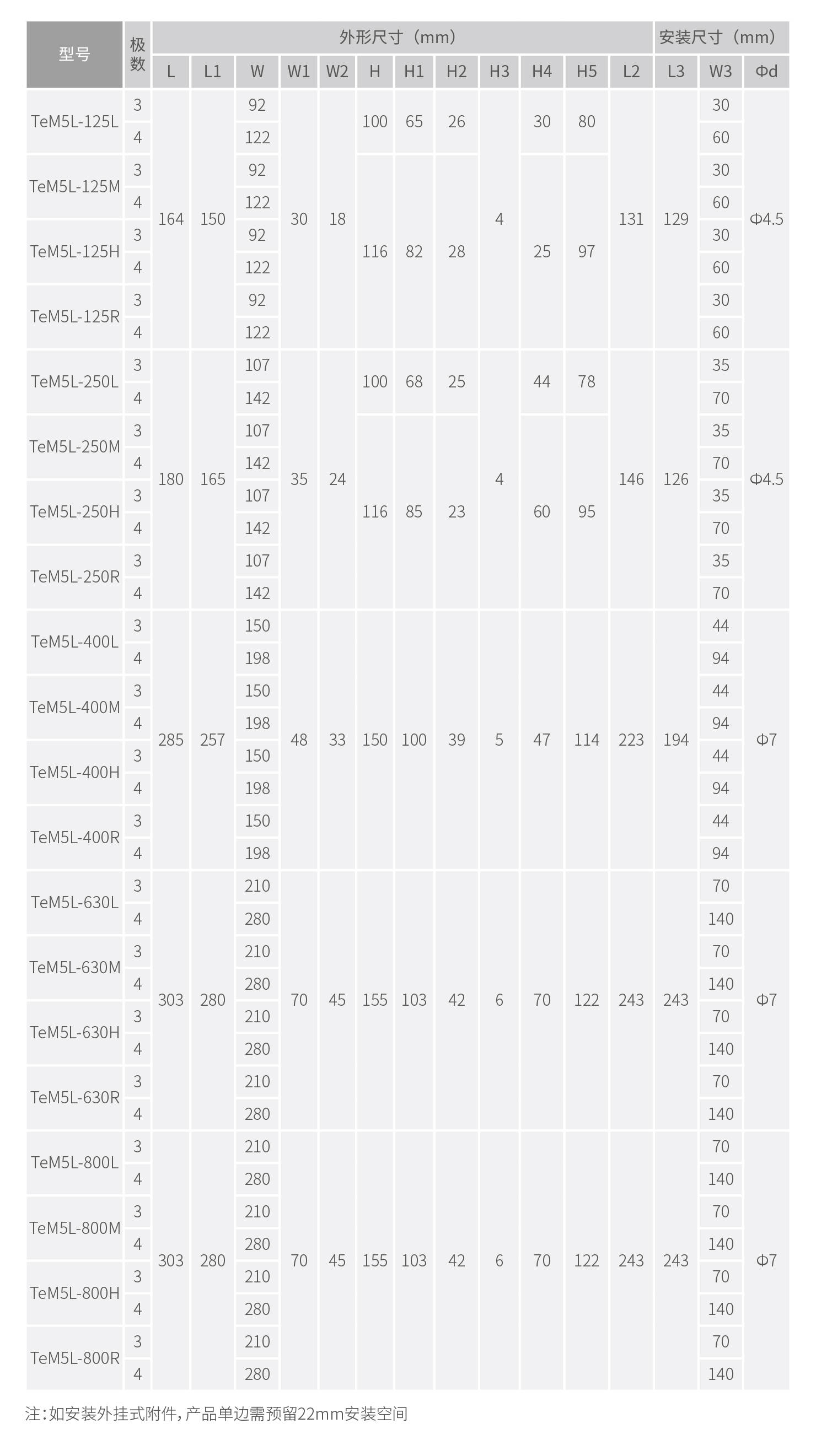

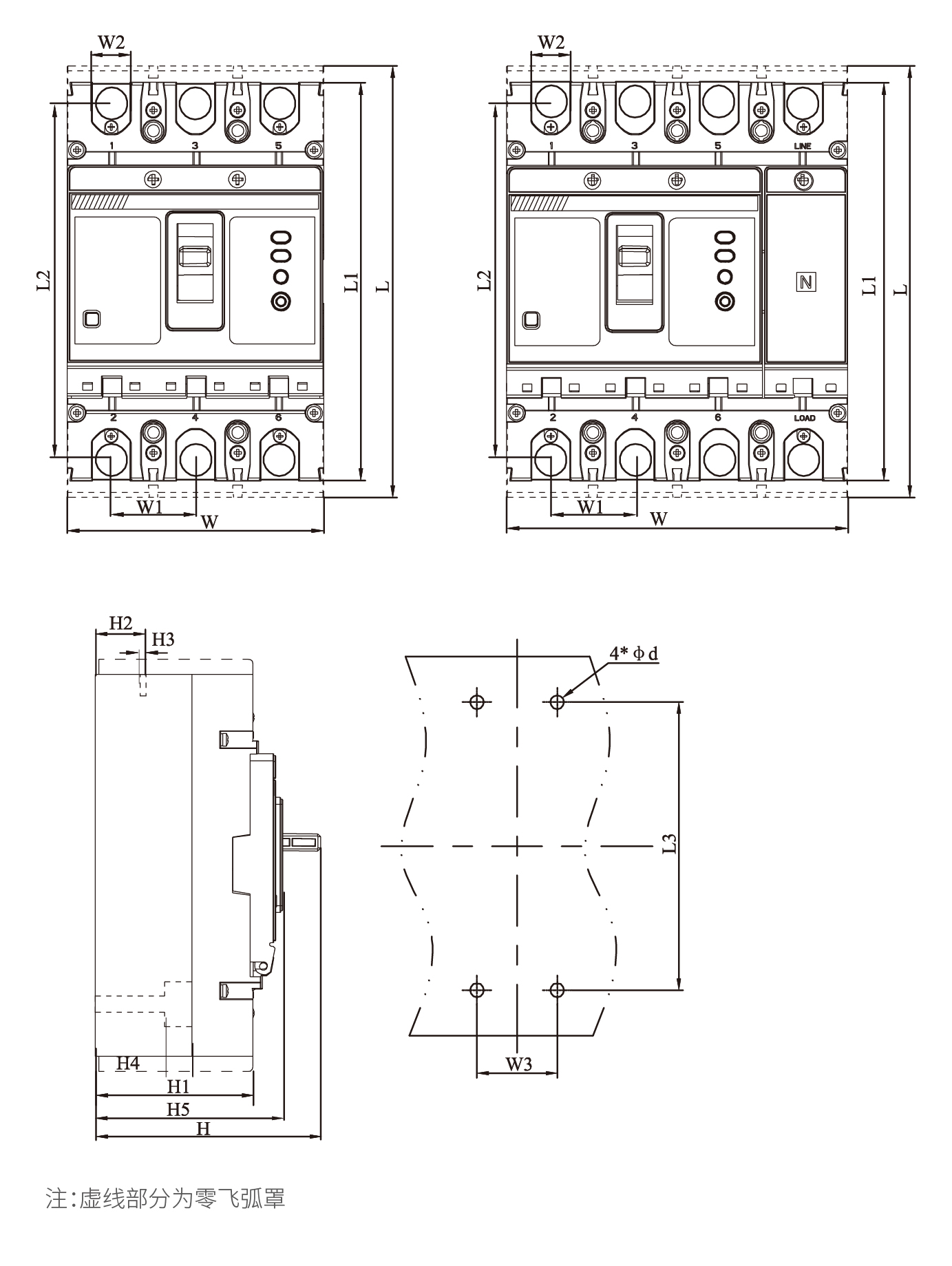

安装尺寸

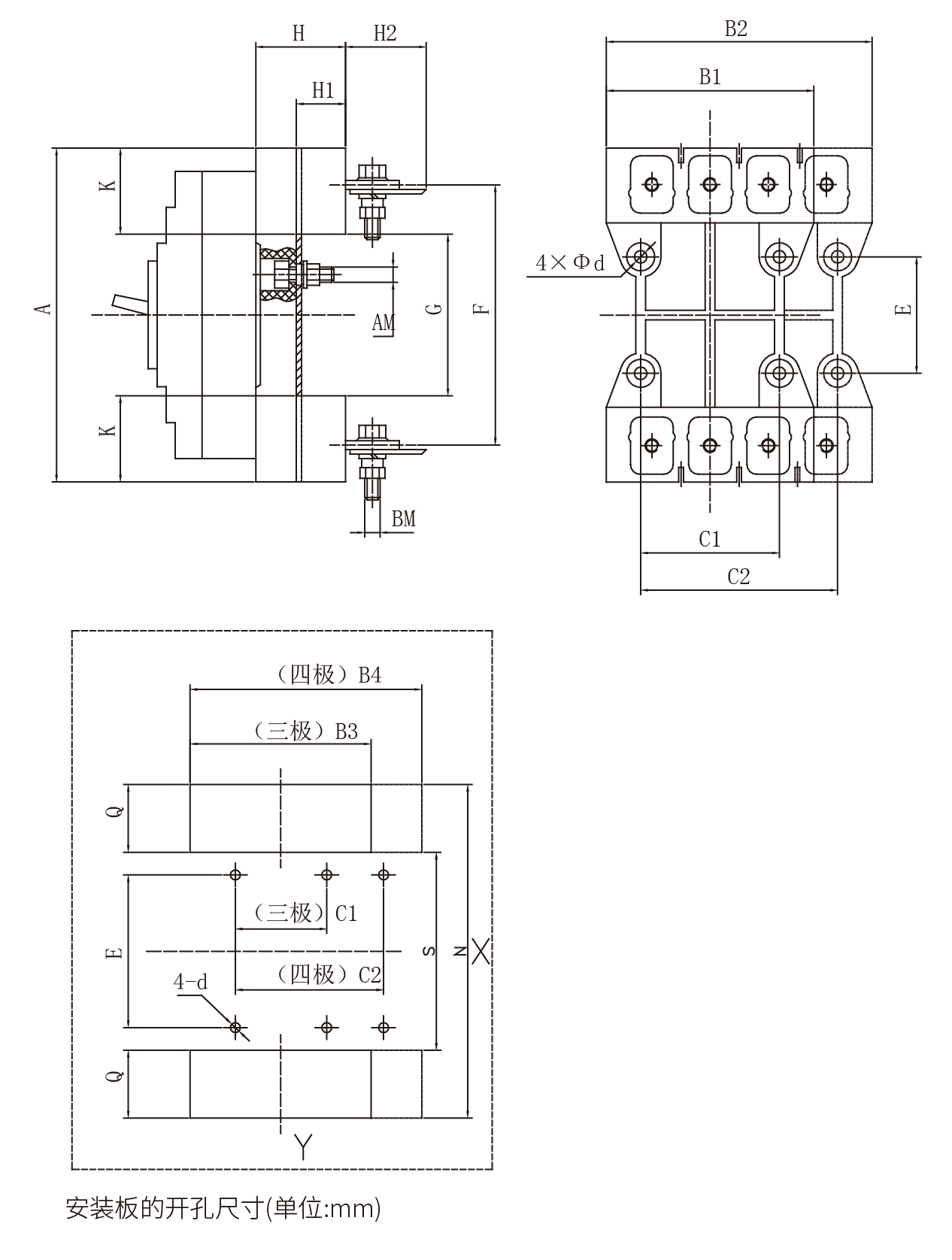

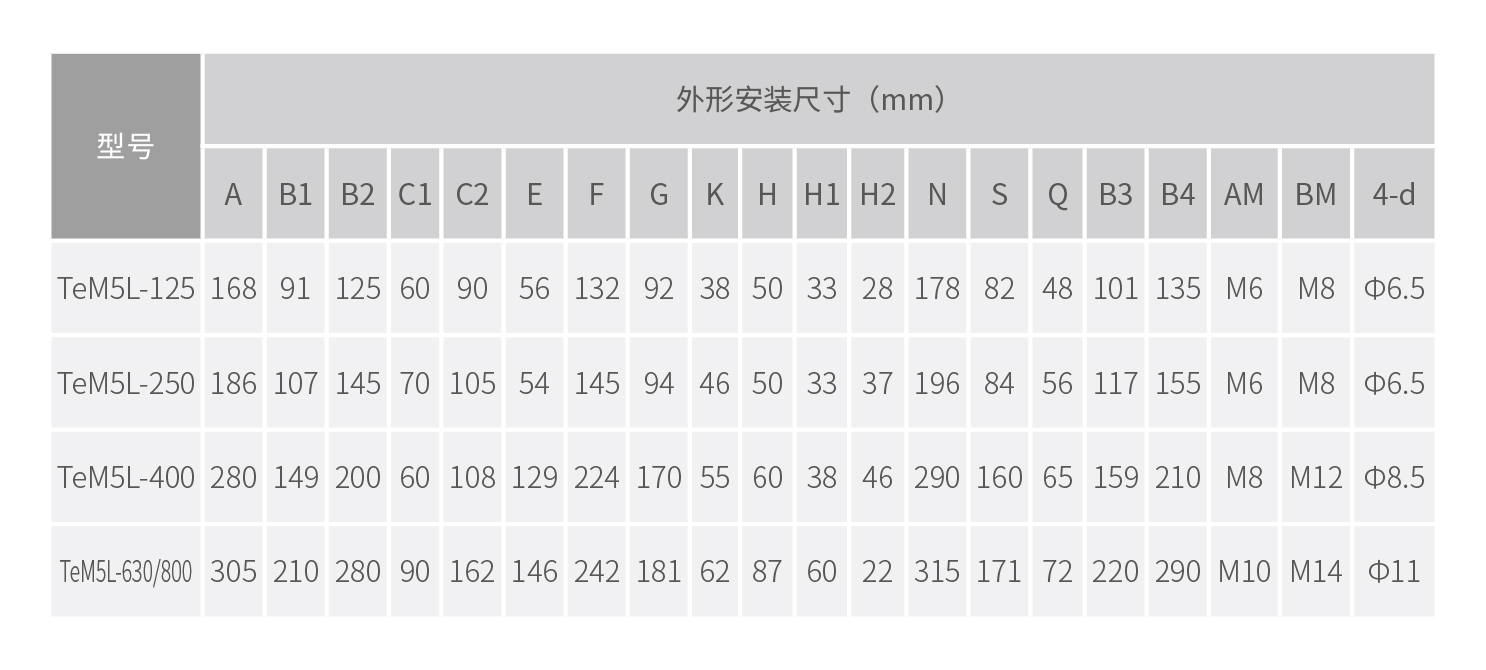

TeM5L插入式板前安装尺寸：

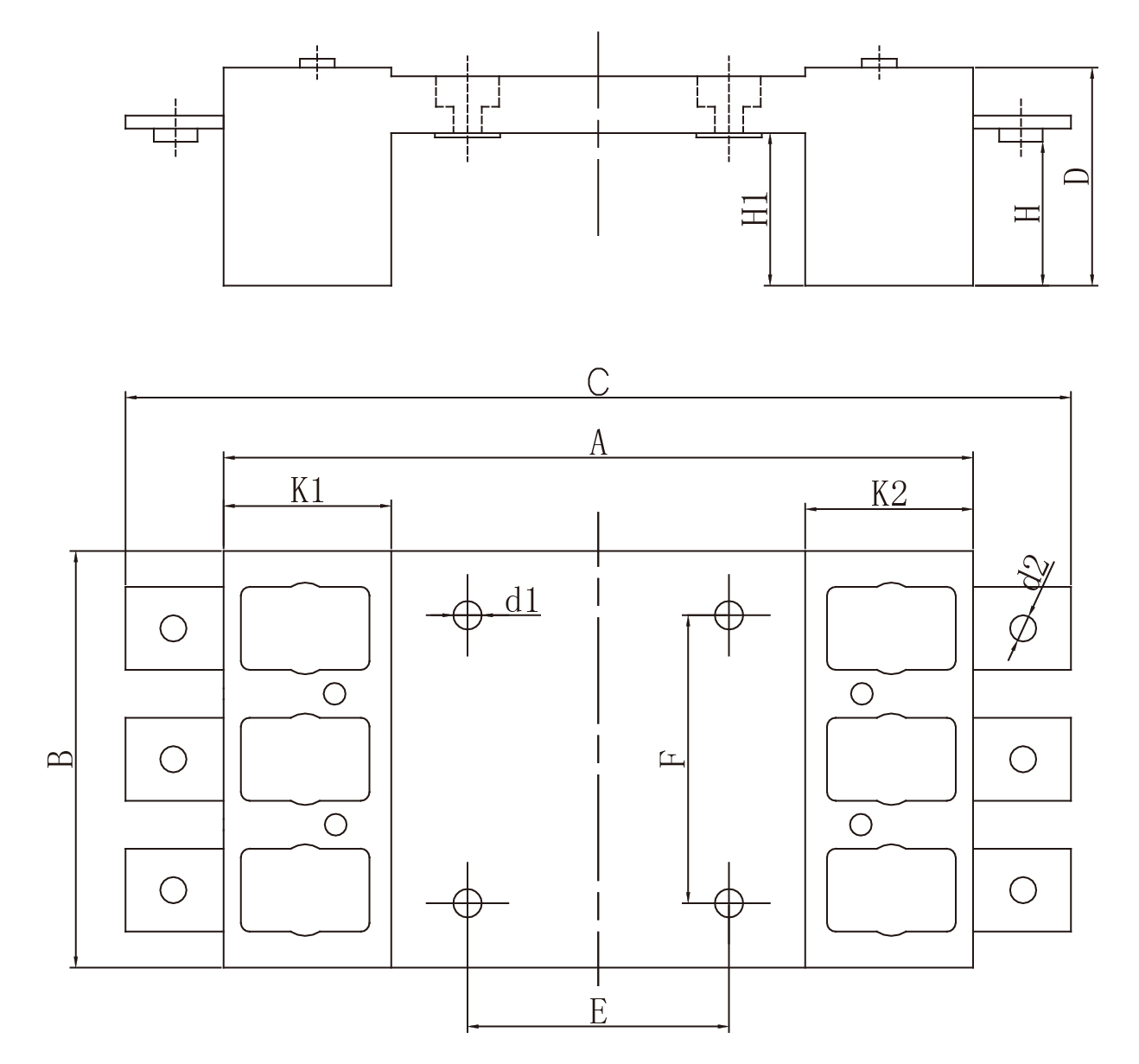

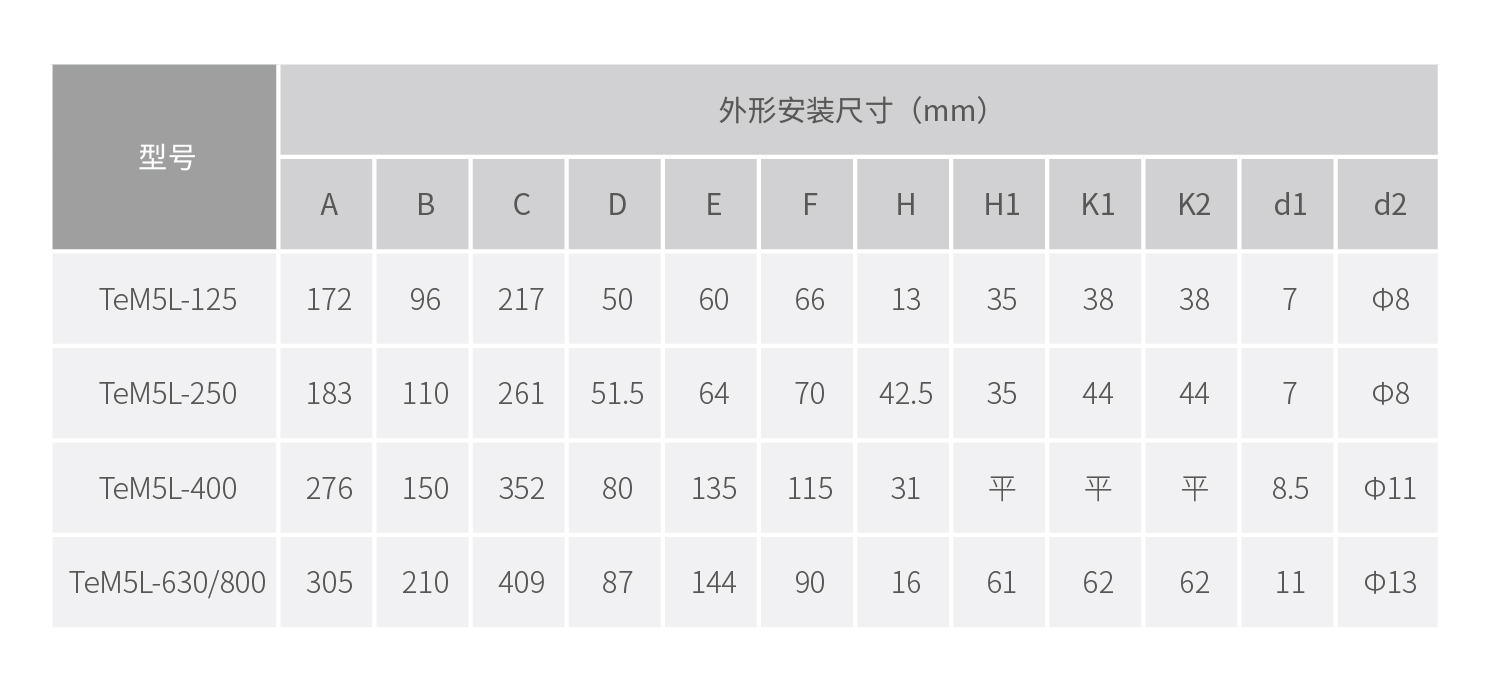

TeM5L插入式板后安装尺寸：
产品认证
|
标准：GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》 IEC 60947-2《低压开关设备和控制设备第2部分：断路器》 IEC 60947-3 GB/T 14048.3《低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关以及熔断器组合电器 |
| 认证：3C |
