TeM5E系列电子式塑壳断路器

TeM5E为电子式塑壳断路器，从125A覆盖至800A。适用于交流50Hz、60Hz，额定电压至AC380V~AC690V，额定电流12.5A~800A的配电网络中，用于分配电能和保护线路及电源设备免受过载、短路、欠电压等的危害。
产品特点：过载报警可选不跳闸，高原/高低温/盐雾完整的第三方实验报告，分断可选延时/非延时

产品简介
首页
/
产品系列
/
塑壳断路器
/
TeM5系列塑壳断路器
/
TeM5E系列电子式塑壳断路器

主要技术参数

  • 壳架电流：125 160 250 320 400 630 800 A
  • 额定电流：12.5A～800A
  • 极数：3P/3P+N/4P
  • 分断能力：Icu：50KA～100KA（AC415V）
                      Ics：50KA～70KA（AC415V）
  • 短时耐受电流：Icw=5/8/10kA/s
  • 额定电压：AC380/400/415/660/690V
  • 耐受冲击电压：8/12kV
  • 绝缘电压：800/1000V
  • 安装方式：抽入式/固定式
  • 频率：50/60Hz
  • 操作方式：电动操作/手动操作

工作及安装环境

环境温度：可适用于-45°C-+70°C，24小时的平均值不超过+35°C，低于-5°C高于40°C，按降容要求使用

大气条件：在环境温度+40°C时相对温度不超过50%，在较低温度下可以允许，有较高的相对湿度，月平均最低温度+25°C，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜

海拔高度：可适用于5000m，超过2000m，请按海拔降容要求使用

安装类别：主电为Ⅲ级，不接至主电路的辅助电路和控制电路的安装类别为Ⅱ

污染等级：3级

使用类别：A类

防护等级：IP40（安装于柜体小室内且加装门框）

电磁兼容：电磁环境A

安装角度：垂直斜度不超过5°

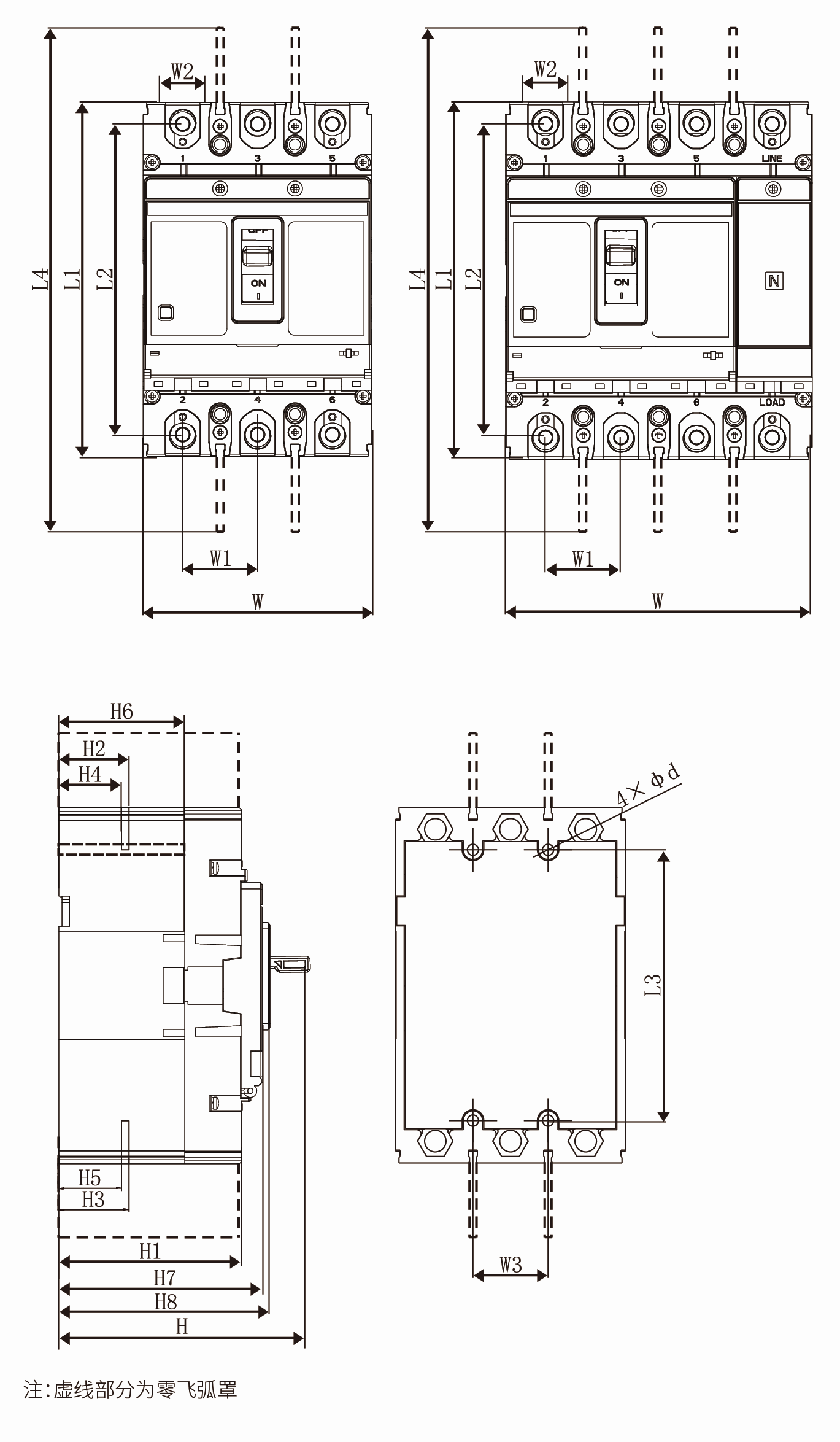

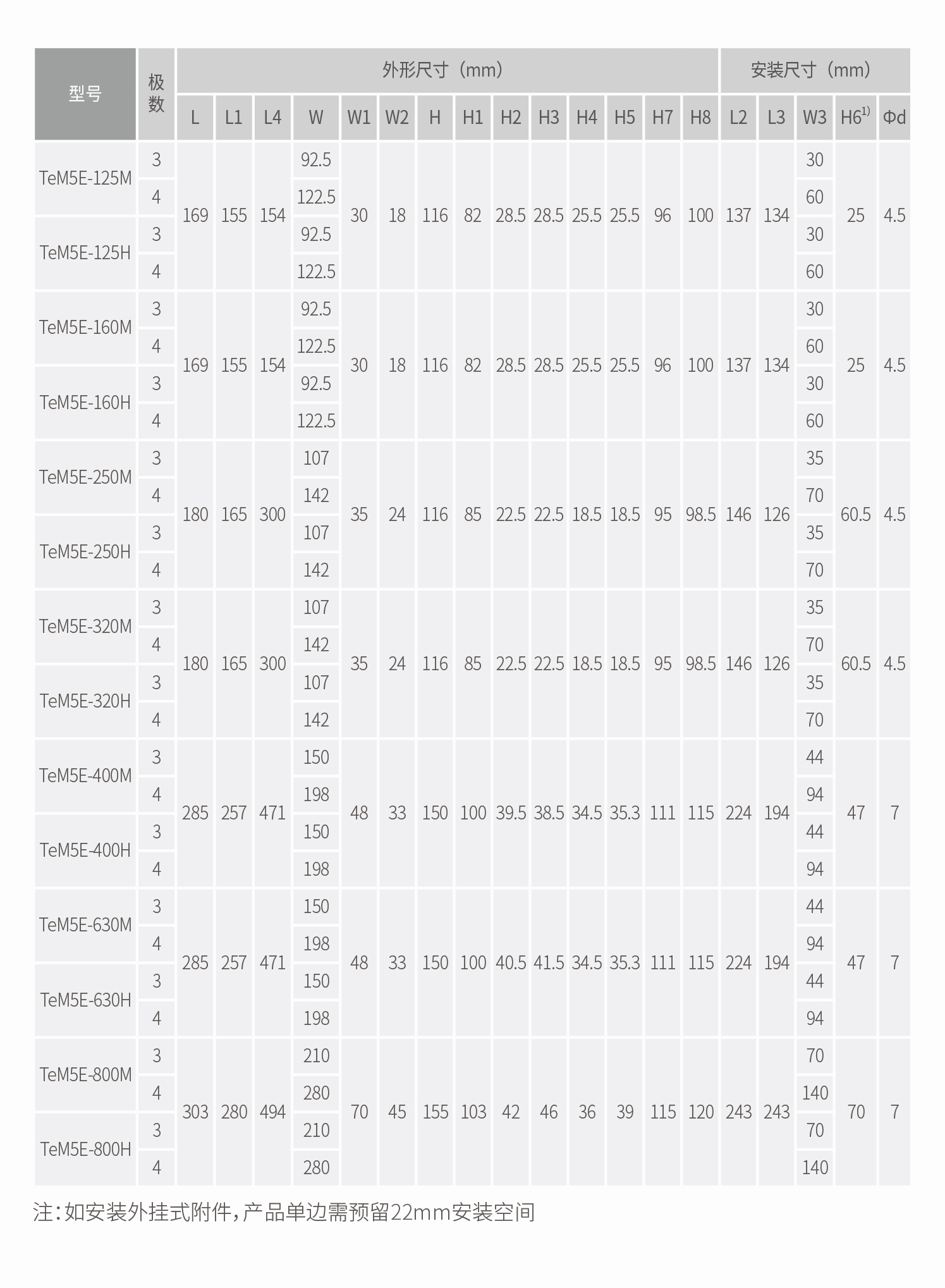

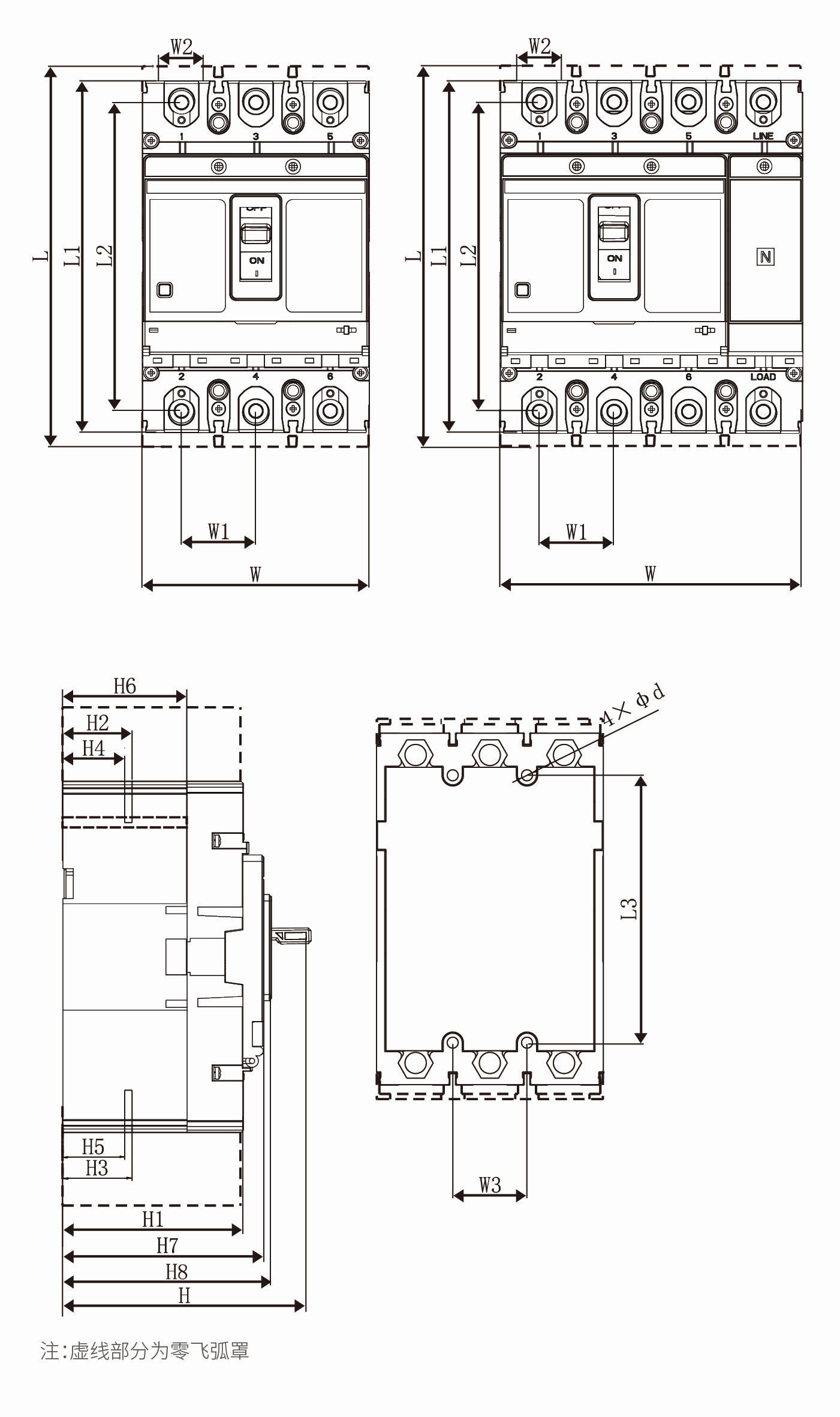

安装尺寸

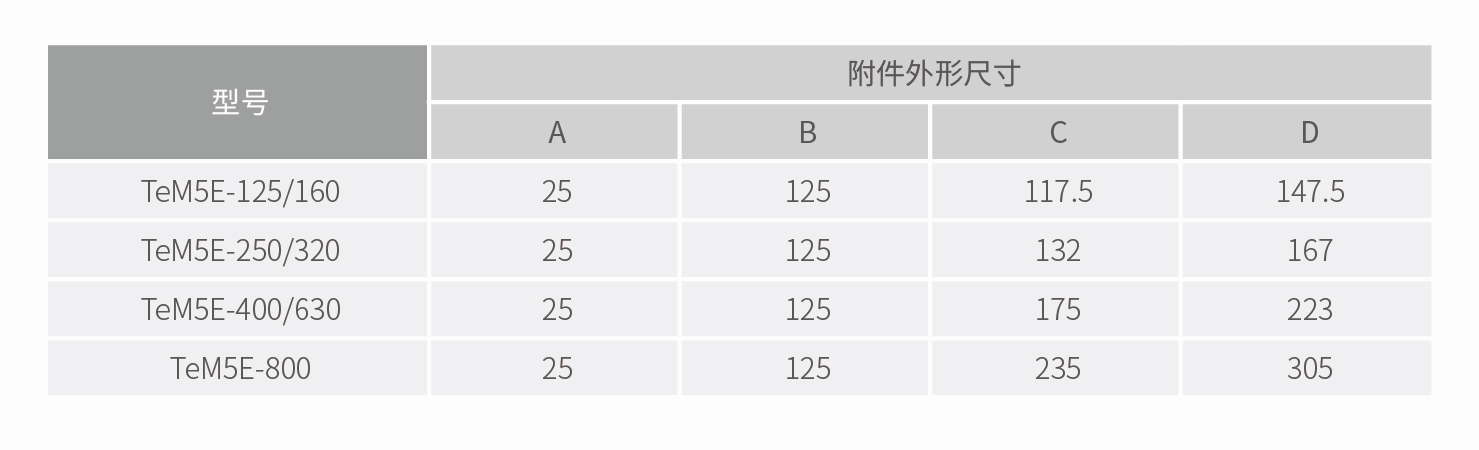

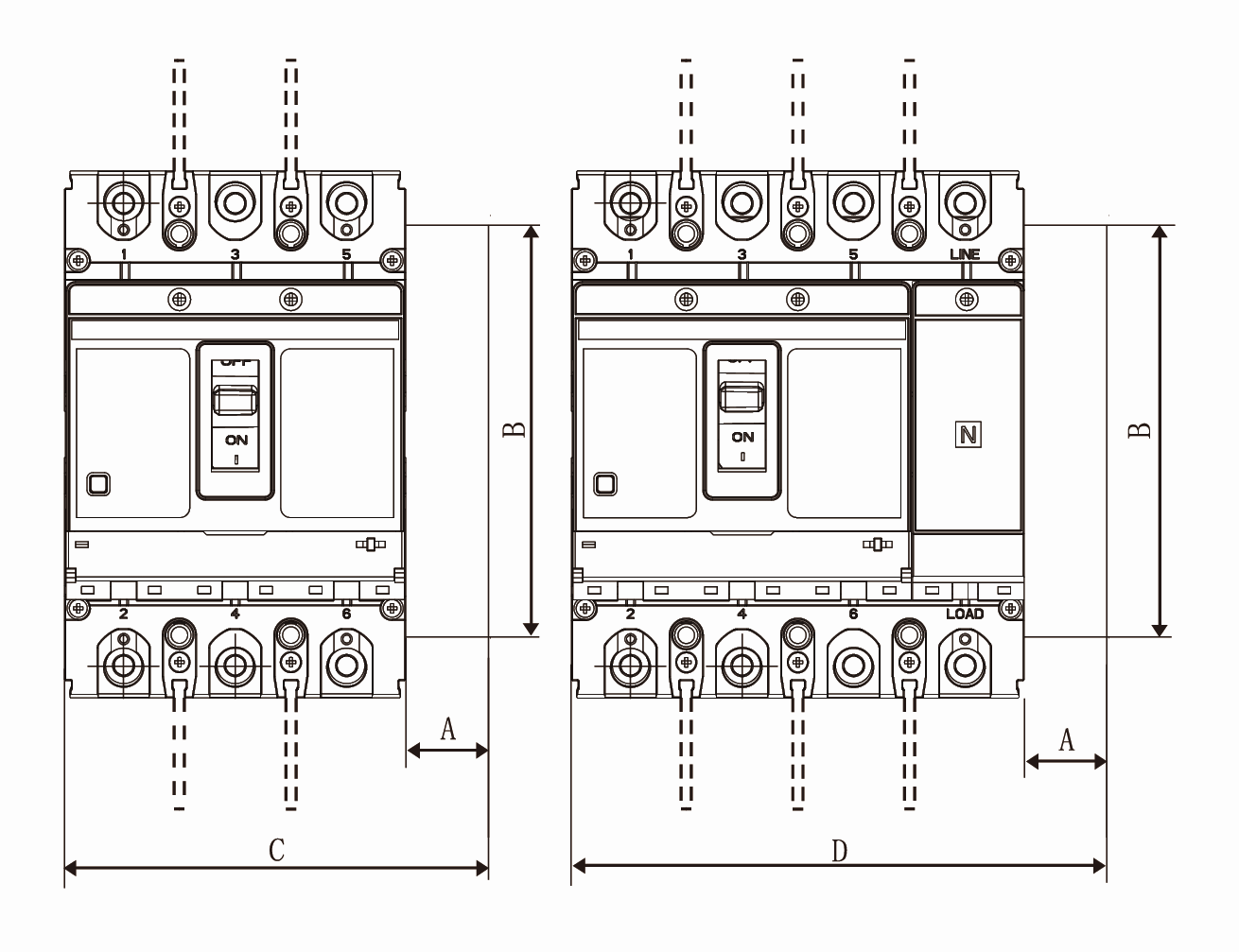

TeM5E电子类附件外形尺寸：

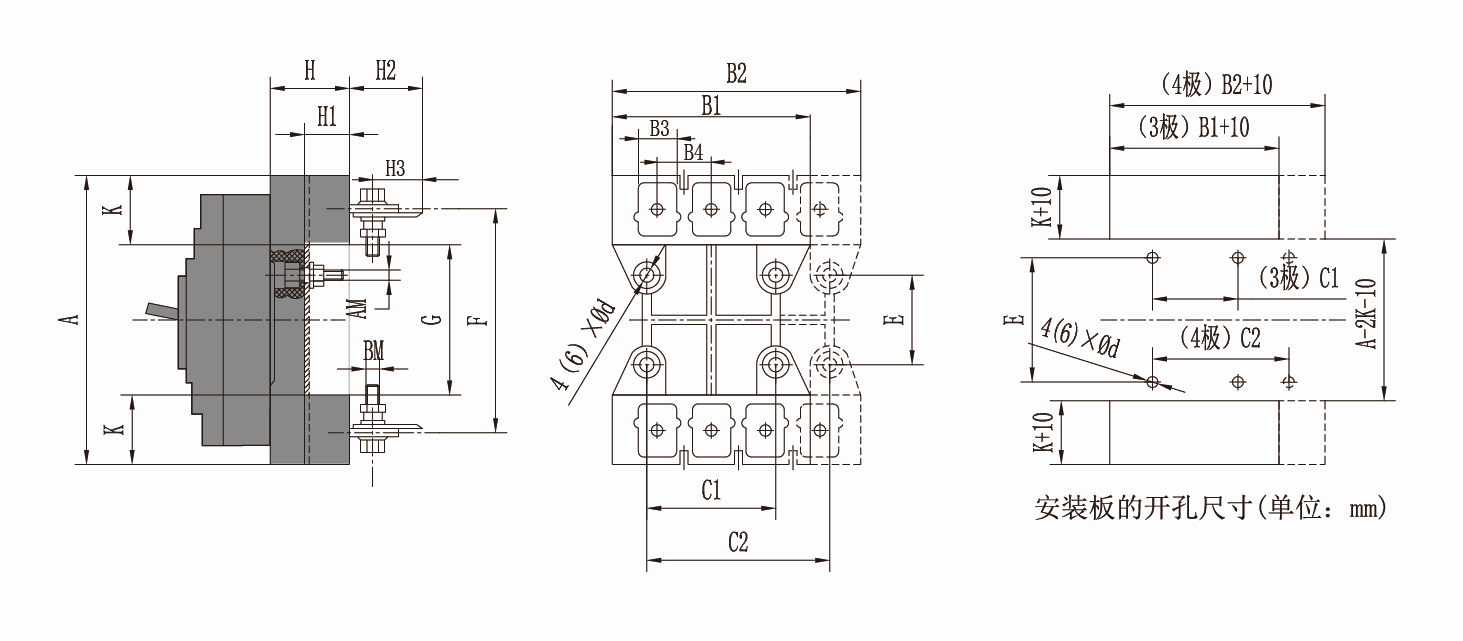

TeM5E插入式附件外形及安装尺寸：



产品认证

标准 GB/T 14048.2《低压开关设备和控制设备第2部分：断路器》

IEC 60947-2《低压开关设备和控制设备第2部分：断路器》

IEC 60947-3 GB/T 14048.3《低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关以及熔断器组合电器》
认证 3C/CB/CE/环境
